Gristleizer sintetizador módulo construir guía de (25 / 32 paso)

Paso 25: Cambia a la PCB de la soldadura

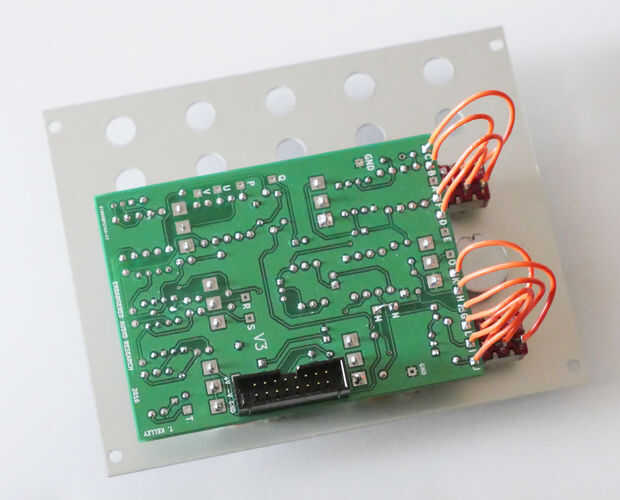

Ahora que se han montado los interruptores, conectar cada cable al tablero como se etiquetan en las ilustraciones. Preste especial atención a esto para que el pin C del interruptor de Bypass va al punto C en la parte superior de la Junta y así sucesivamente. Dobles y triples luego comprueban el cableado antes de pasar al siguiente paso.
