Gristleizer sintetizador módulo construir guía de (2 / 32 paso)

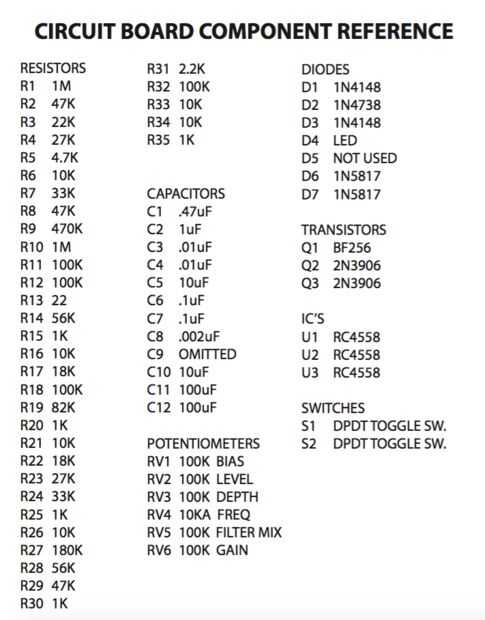

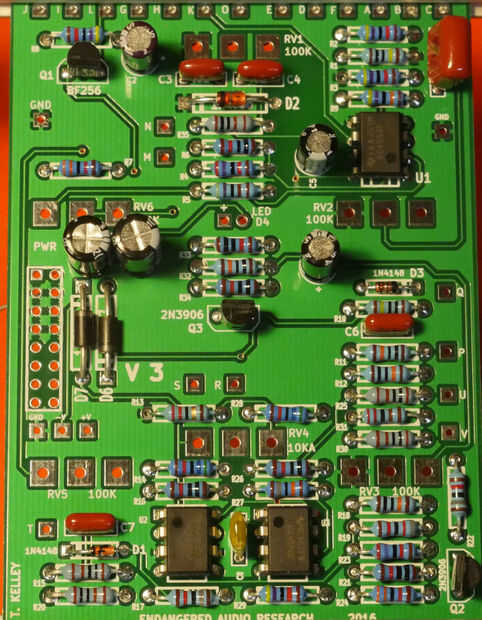

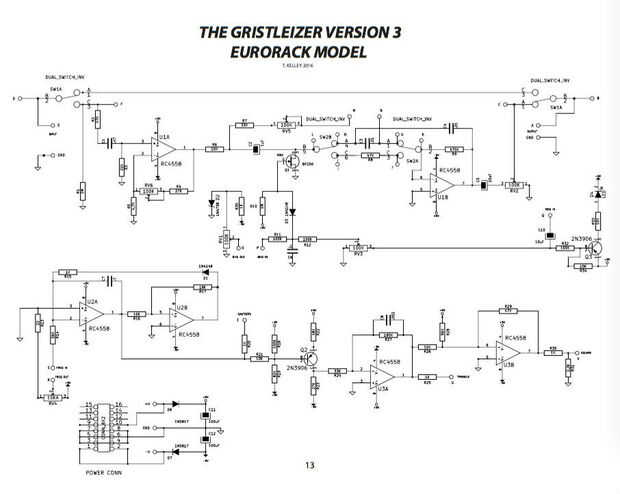

Paso 2: Componentes de la compra (PCB) (lista de materiales, componente de referencia y esquema)

Plantilla de taladrado de Panel de control

Resistencias (Metal Film):

Nota: R3 es 22k, no k 47 (esto fue cambiado después de que fueron impresos tableros)

Valor - cantidad

• 22 - 1
• 1k - 5
• 2.2K - 1
• 4,7 k - 1
• 10k - 6
• 18k - 2
• 22k - 1
• 27k - 2
• 33k - 2
• 47k - 3
• 56k - 2
• 82k - 1
• 100k - 4
• 180k - 1
• 470k - 1
• 1m - 2

Condensadores:

Código del paquete de valor - cantidad-

• .002uF (2nF) - 1-222
• .01uF (10nF) - 2-103
• .1uF (100nF) - 2-104
• .47uF (470nF) - 1-474

Condensadores electrolíticos:

Valor - cantidad

• 1uF - 1
• 10uF -2
• 100uF - 2

Diodos:

Tipo - cantidad

• 1N4148 - 2
• 1N4738 - 1
• 1N5817 - 2
• LED - 1

Transistores:

Tipo - cantidad

• 2N3906 - 2
• BF256 - 1

ICs:

Tipo - cantidad

• RC4558 - 3

Potenciómetros:

Valor - tipo - cantidad

• 10k - logarítmico (A) - 1
• 100k - lineal (B) - 5

Interruptores:

Tipo - cantidad

• DPDT - 2

Tomas:

Tipo - cantidad

• Cambio Mono de 3,5 mm - 10

Alambre:

Calibre - longitud

• 24AWG - 6 pies (2 metros)

Perillas:

Tipo - cantidad

• Pequeño - 4
• Grande - 2

Lente del LED:

Tipo - cantidad

• Lente de Fresnel - 1

Toma de corriente:

Tipo - cantidad

• Modular Keyed - 1
