"Grove"r (5 / 10 paso)

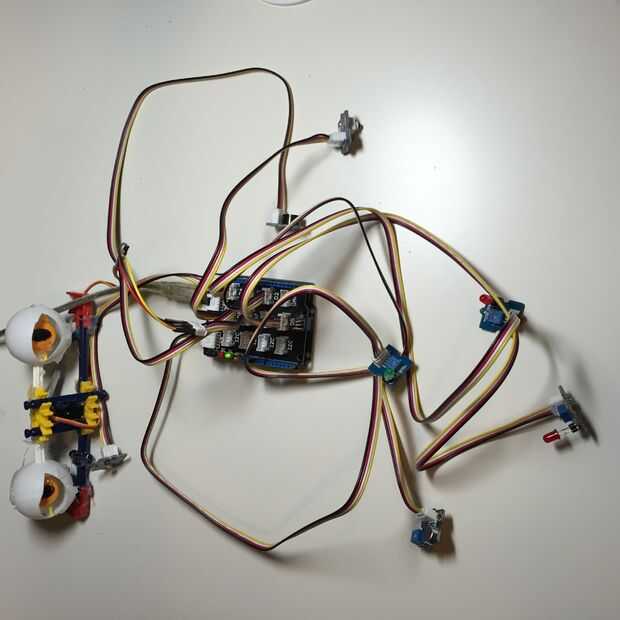

Paso 5: Montar la electrónica

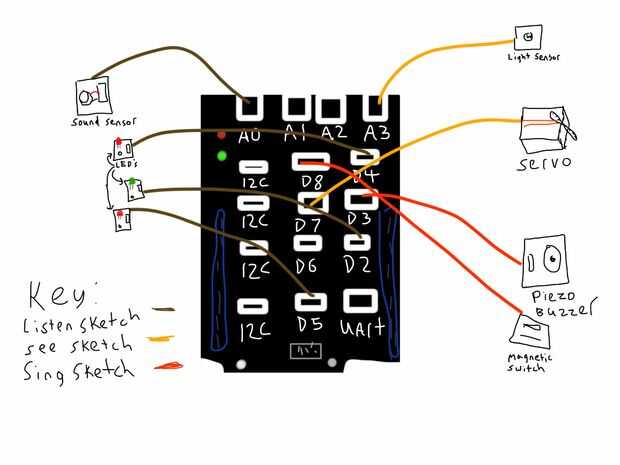

Grove base escudo va en el Arduino.

El Servo está conectado al pin D7

El sensor de luz se une a A3

El sensor de los sonidos se une a A0

Los LED están conectados a pines: D2, D4 y D5

El interruptor de láminas magnético se une a D8

El zumbador piezo se une a la D3

Grove funciona hacia fuera el voltaje y la tierra para usted. El escudo es plug and play, que hace que sea sencillo.
