Grover gozando: Una marioneta basada en microcontrolador (4 / 11 paso)

Paso 4: Preparar las tarimas

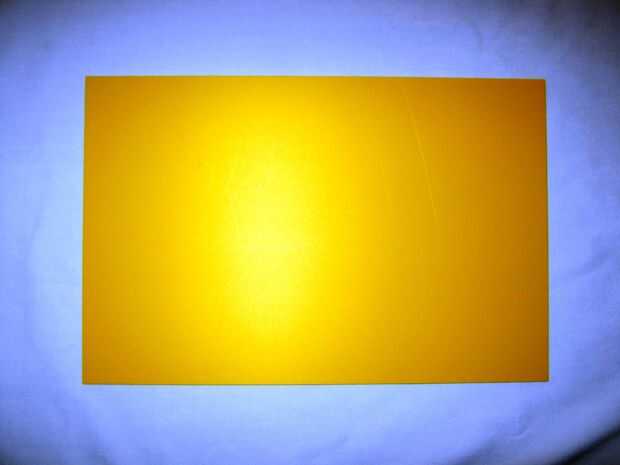

Tiempo para ensamblar las dos plataformas que se utilizará como escenario de Grover Groovin '. Las varillas roscadas se utilizarán como ejes de apoyo para las dos plataformas.  Usé el plástico amarillo para las plataformas como se muestra en la primera foto. Usted puede utilizar madera, madera, plástico o cualquier otro material no conductor firme.

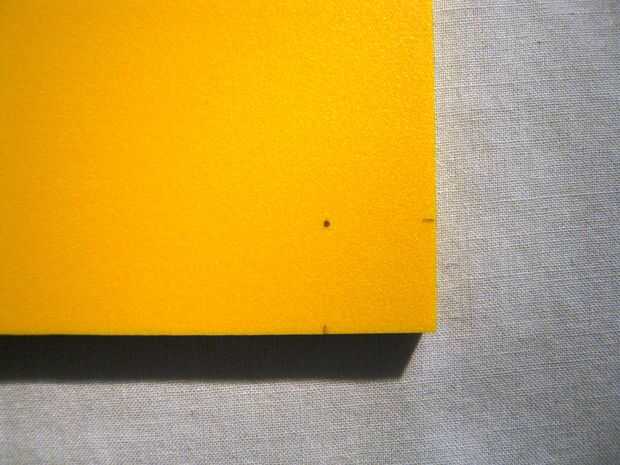

1. Marque los agujeros para los ejes de apoyo. La colocación de los agujeros no son críticos pero recomiendo hacer los agujeros de 1/2" en el de las esquinas como se indica en la segunda foto.

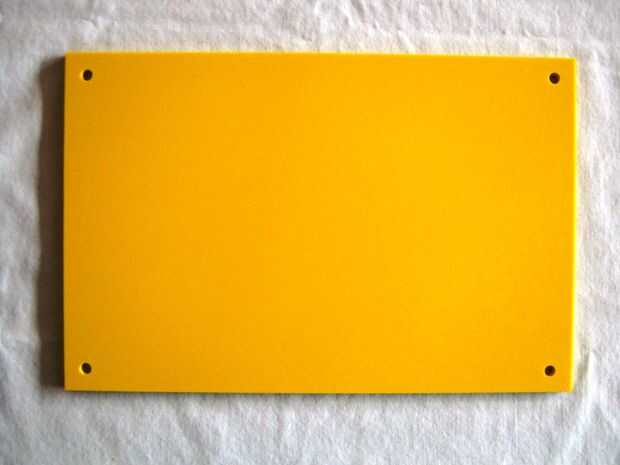

2. Perfore cuatro agujeros con una 1/4 broca. Sugiero sujeción los dos tableros juntos y juntos para asegurar las piezas de perforación ajuste bien al montado. En la tercera foto se muestran las piezas acabadas.

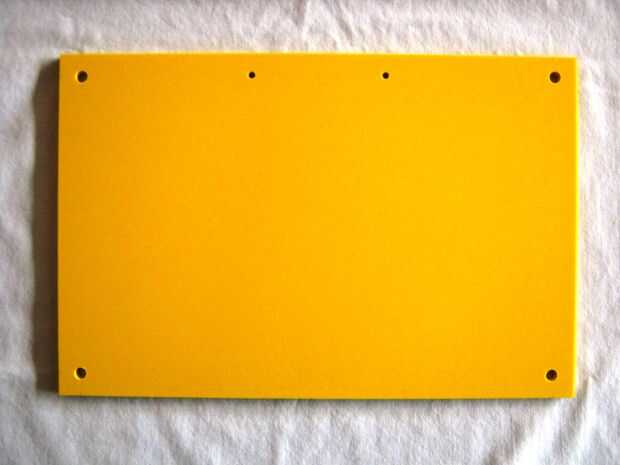

3. Escoge una de las plataformas la plataforma superior y taladre los agujeros para las abrazaderas de plástico para cables.  Estas abrazaderas se utilizará para mantener el USB y cables de alimentación y les impiden tirar el microcontrolador de la plataforma. Los agujeros deberán coincidir con los tornillos de máquina seleccionado para montar los soportes. Los agujeros deben perforarse a 4" en los bordes como se muestra en la cuarta foto.

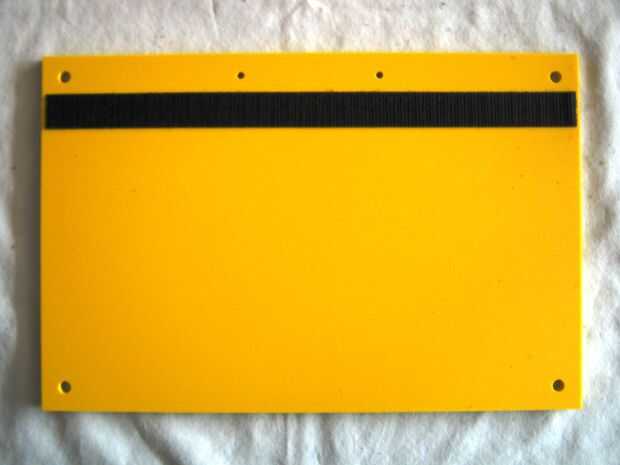

4. Cortar una tira de 9 3/4" de Velcro y adherirla en la parte delantera de la plataforma superior como se muestra en la foto Quinta. Se utilizará este Velcro para montar los servos. Usé Velcro porque permite los servos se movió y ajustado después de que todo está montado fácilmente.

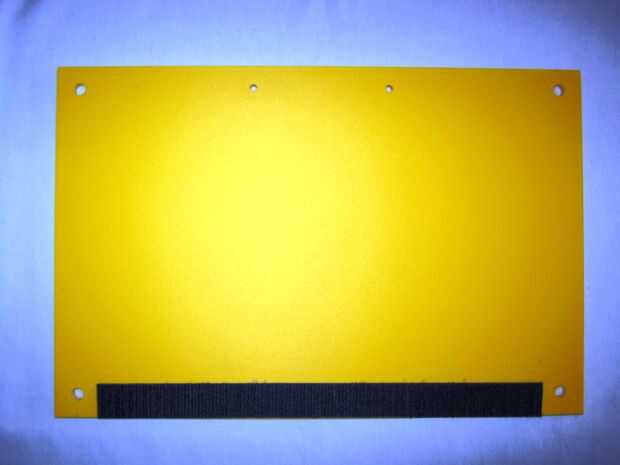

5. Dé vuelta la plataforma superior y pegue 12" pedazo de Velcro a lo largo de la parte trasera como se muestra en la foto sexta. Se utilizará esta tira de Velcro para sujetar el telón de fondo de tela en su lugar.

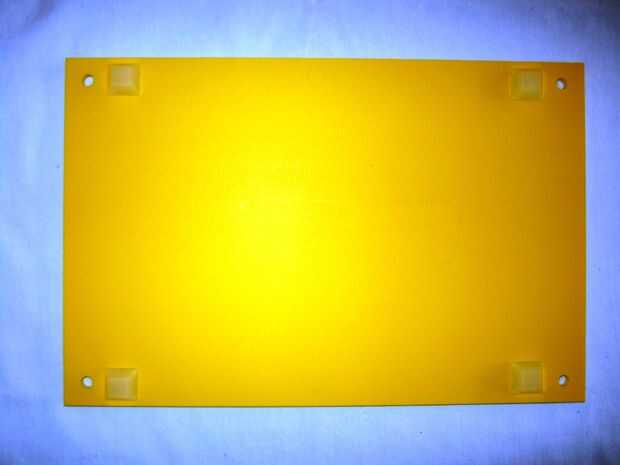

6. Tomar la plataforma inferior y adherir las cuatro patas de goma en la parte inferior como se muestra en la última foto.
