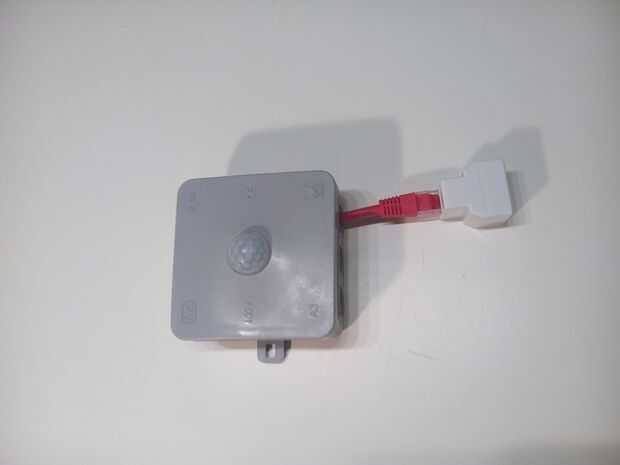

Paso 8: Módulo movimiento
Sensor de movimiento utiliza sensor PIR para detección de movimiento. Con sensor de movimiento por ejemplo puede trig luces en, hacer una foto, jugar una melodía agradable para usted invitado. Código fuente de Arduino está en el repositorio o https://github.com/bcsedlon/growmat/blob/master/slaves/pir/sm10_pir_sl4/sm10_pir_sl4.ino
ID esclava está situado a 4 en el código, si quieres más de Sensor de movimientos, tienes que cambiar a cualquier número.
De Sensor de movimiento se puede leer a raíz de informaciones
- Índice 1 = Estado del sensor de PIR (movimiento detectado = 1)
- Índice 2 = off contador de estado
- Índice 3 = contador de estado
Hardware
Conectar el Arduino con sensor PIR
- Arduino 5V - PIR VCC
- Arduino GND - GND PIR
- Arduino D3 - salida PIR
