Paso 7: Configuración de circuito del motor DC.

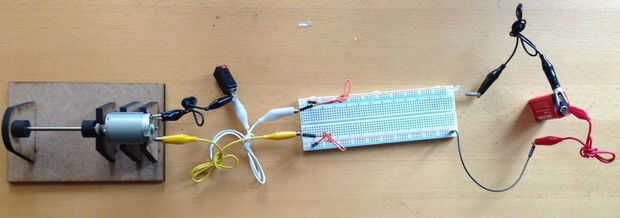

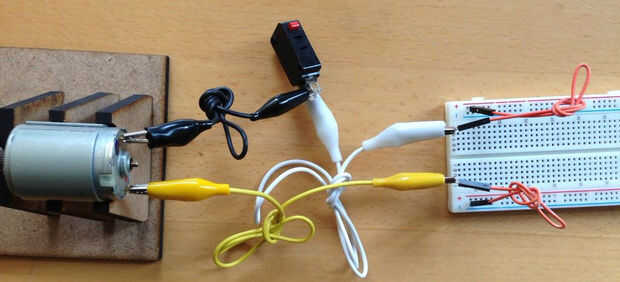

Hacer el circuito del DC motor como se muestra en la imagen.
Asegúrese de que utilizar la resistencia antes de que el poder se conecta con el LED y la placa, para mantener el circuito de corto circuito.
Para evitar confusiones, concentrarse solamente en la energía positiva desde el inicio hasta el final (hemos utilizado el lado izquierdo de la protoboard, en toda su longitud). La resistencia, LED y el interruptor (pulsador) entran y salen solamente de la energía positiva.

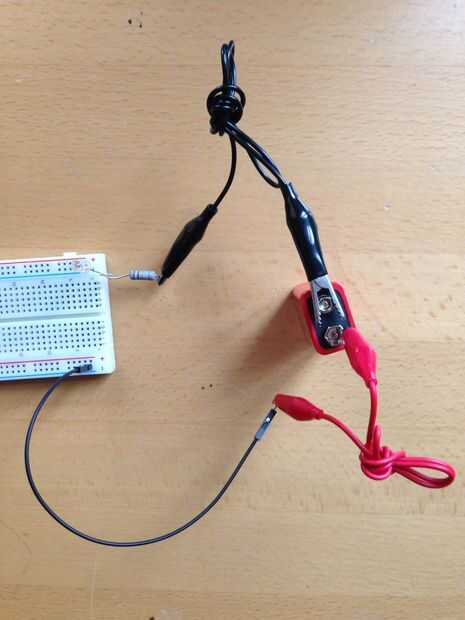

Luego conecte la energía negativa de principio a fin (de la batería al motor de la C.C.).
Nota importante: algunos breadboards cada columna vertical de hoyos, a la izquierda y la derecha, dividen en dos secciones superiores e inferiores. Utilizar control característica de la continuidad de su medidor averiguar si tu protoboard conduce energía a lo largo de toda su longitud y añadir los cables de puente para vincular la parte superior y la mitad inferior de la placa si es necesario.
