Grúa de juguete de montar a caballo del cabrito (9 / 15 paso)

Paso 9: Tambor de asambleas

The crane has two drum assemblies to build. El tambor grande se compone de dos partes: la batería interna y externa. El tambor interior que está conectado con el eje de acero de 1/2" que se gira la manivela. El tambor interior que conduce el tambor exterior con 1/2" diámetro de la tierra rara los imanes. Efectivamente, esto crea un embrague deslizante para el tambor y ayuda a evitar que artículos pesados estar suspendidos del gancho de la grúa. Esto minimizará la posibilidad de que la grúa se caiga si el niño recibe fuera de la grúa con una pesada carga en el gancho.

El tambor interior está construido de una pieza de abedul Báltico 1/4" y 3/4" a 15/16" de diámetro. Estos se pegan para formar un tambor que es 1" de espesor.

Taladros de 1/2 pulgada diámetro maget 9/16" del centro de la pieza"Q"y"S"como se muestra en la imagen superior derecha.

Si no desea que la opción de eje de imán en su grúa luego omitir pedazos "R", "S", "U" y "X" y hacer dos "Q" y "T".

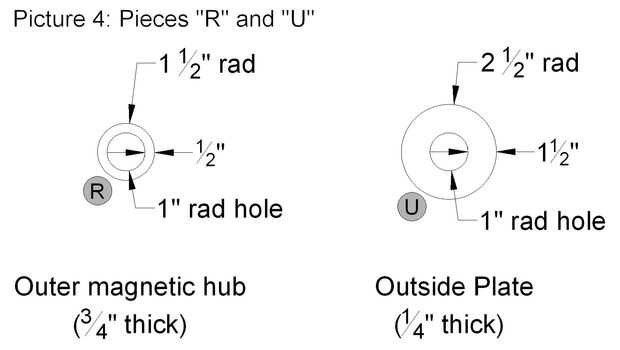

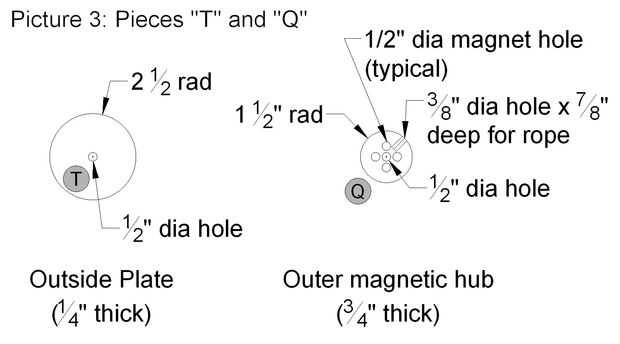

Ver cuadros #1 y #4 abajo para las dimensiones y el espesor del material.

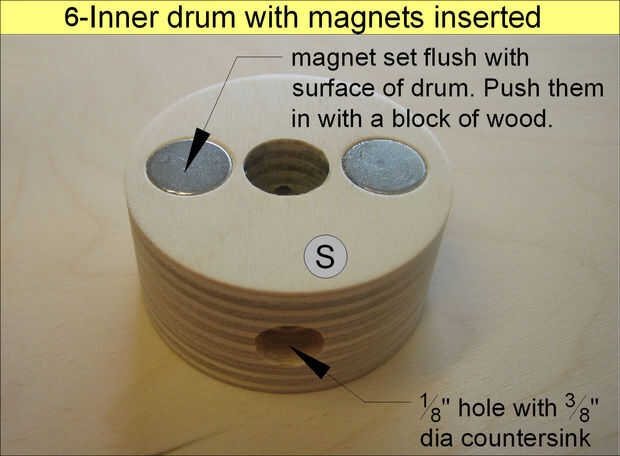

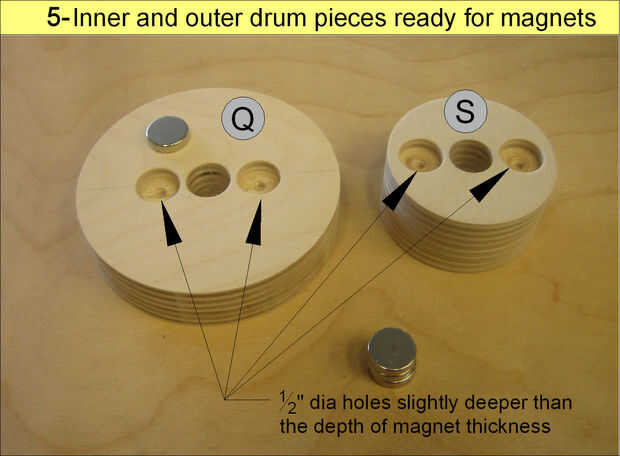

Ver fotos #5 y #6 de fotos de las piezas del tambor.

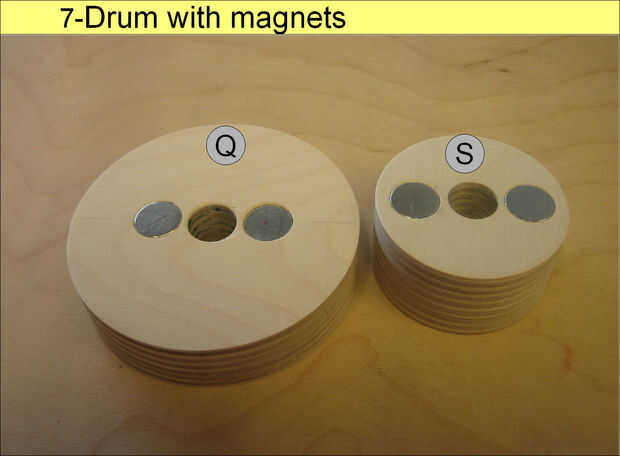

Imán de cuatro en cada lado del cubo se puede utilizar para agregar energía de tenencia y se recomienda.  Ver cuadro #7.

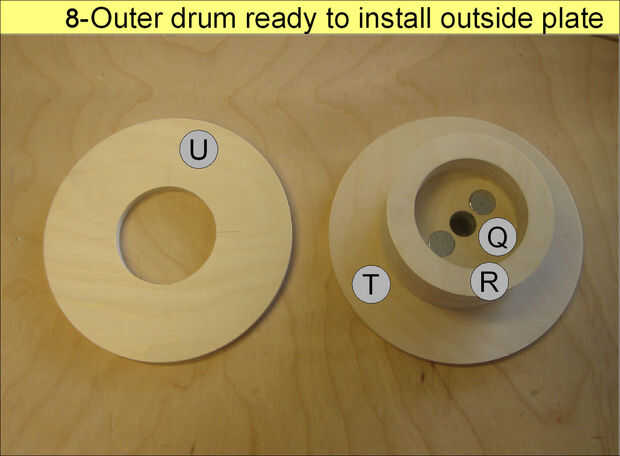

Unir las piezas como se muestra en el cuadro #8 más abajo.

Pegar la pieza "U" a la Asamblea del paso anterior para completar el cubo.  Ver cuadro #9 abajo.

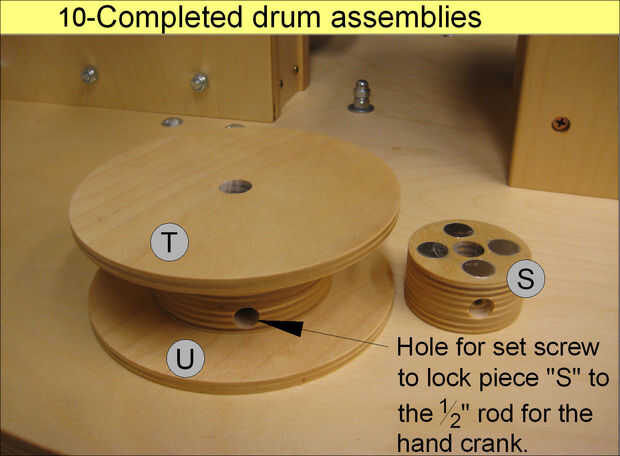

Taladre un orificio de diámetro de 3/8" a través del cubo grande en 5/16" desde el interior de la pieza "U". Perforar el centro directamente hacia el centro. Inserte el eje magnético interno y la ubicación del agujero.  Ver imagen #10 abajo.

Avellanar un orificio de 3/8" de diámetro en pieza"S"como se muestra en el cuadro #11 a continuación. Pre-perfore un orificio 1/8" de diámetro a través de la pieza"S".

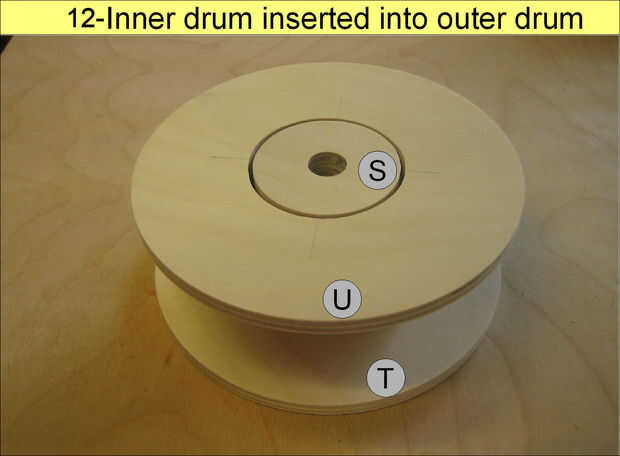

El centro terminado que se muestra en la foto #12.

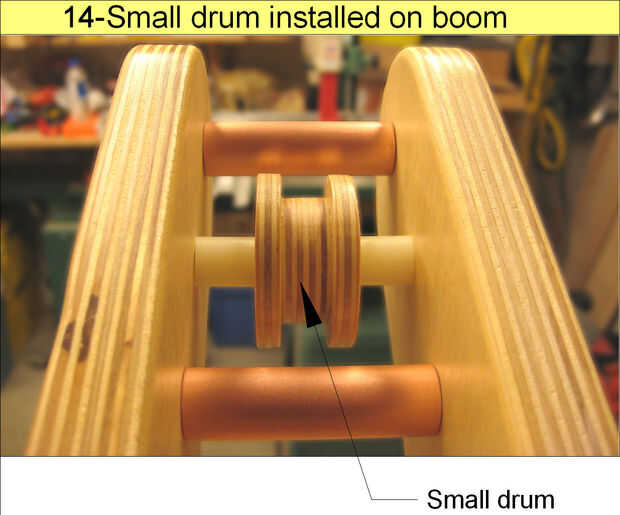

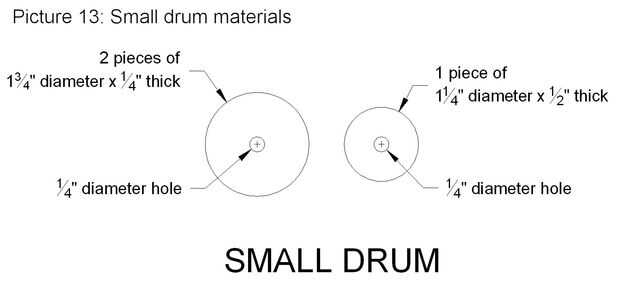

El pequeño tambor o eje está montado de 1/4" de espesor y 1/2" espesor Báltico contrachapado de abedul. Cortar dos círculos de 1/4" de espesor y un diámetro exterior de 1-3/4" con un agujero central de 1/4" de diámetro. Cortar el 1 círculo 1/2" de grosor y un diámetro exterior de 1-1/4" con un agujero central de 1/4" de diámetro.  Ver imagen #13.

Pegue los tres círculos junto con los círculos de diámetro más grandes en el exterior para formar el cubo como se muestra en la foto #12. Utilice un perno de carruaje o una clavija de 1/4" de diámetro para mantener los círculos alineados cuando les pegar.
