Paso 2: Trazado y corte áspero de piezas

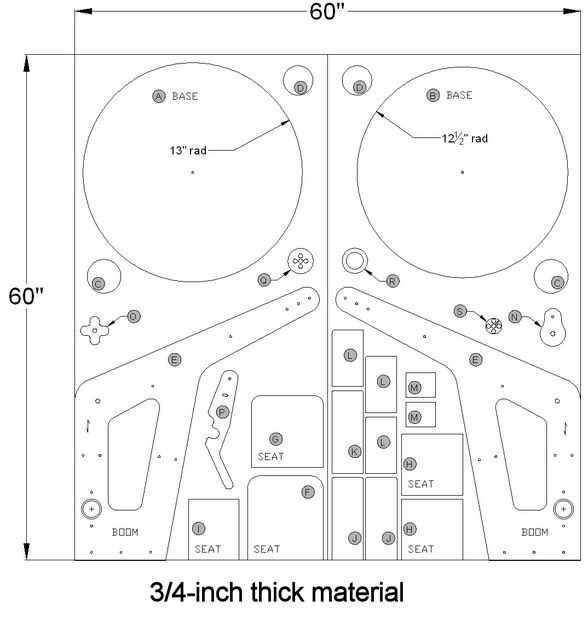

Las piezas han sido dispuestas para que una 5' x 5' x 3/4 "hoja de madera contrachapada de abedul Báltico puede cortar por la mitad y todavía utilizada para el proyecto. Esto puede hacer más fácil si no tienes un camión para el transporte de la hoja de madera contrachapada completo. Cortar la hoja de madera contrachapada por la mitad con el grano para que funcione la dirección de grano preferido para las distintas piezas.
Un diseño más detallado de los brazos de la grúa se encuentra en las páginas siguientes. Te recomiendo cortar una de las piezas de auge y luego usarla para cortar el juego. Entraremos en esto con más detalle más adelante.
Colocar todas las piezas de la hoja. Deje 1/2" alrededor de todas las piezas excepto donde utilizas un borde existente de la madera contrachapada. Mantener los restos de madera para uso más adelante.
Etiqueta todas las piezas cortadas áspera para facilitar la identificación. Cinta de pintor azul marcado con marcador negro funciona muy bien para esto. Cinta de pintor azul elimina más fácil y limpio que la mayoría de los otros tipos de cinta adhesiva y sostiene bien al material.

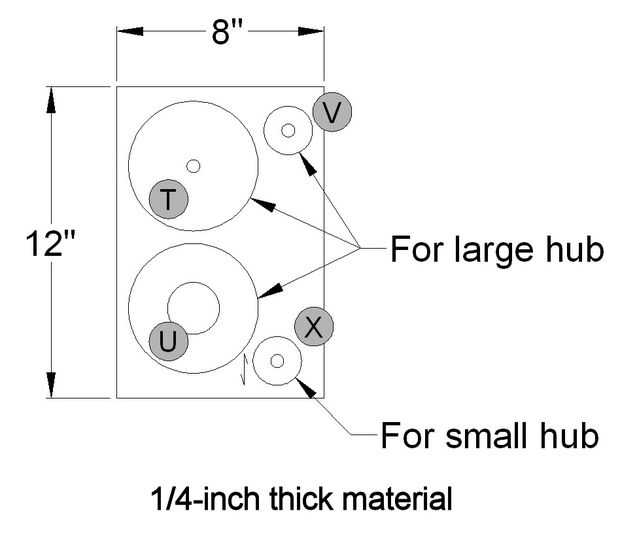

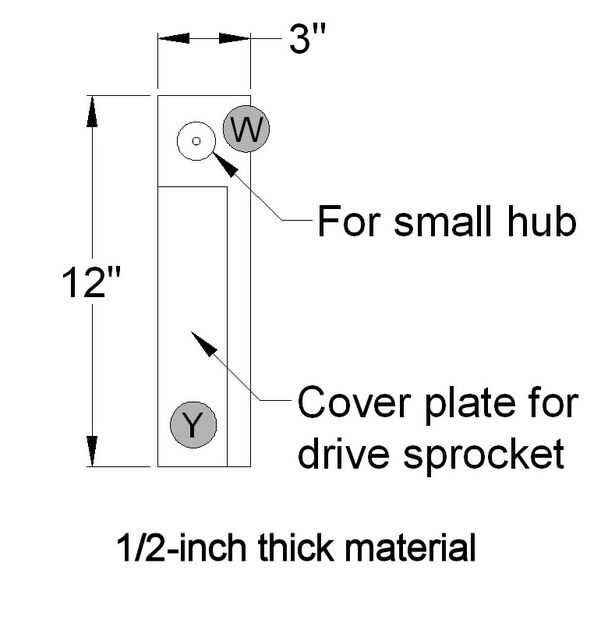

En los cuadros que siguen las partes de la grúa se identifican con una letra en el círculo gris.
Recuerde que usted puede ver las imágenes en diferentes tamaños, incluyendo el tamaño original, haciendo clic en la "i" en el cuadro en la parte superior izquierda de cada imagen.
