Paso 3: ruedas

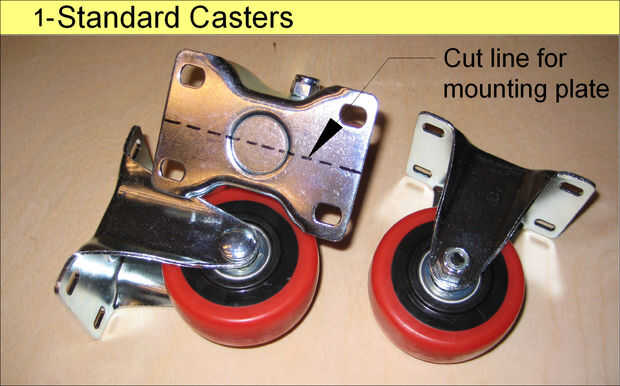

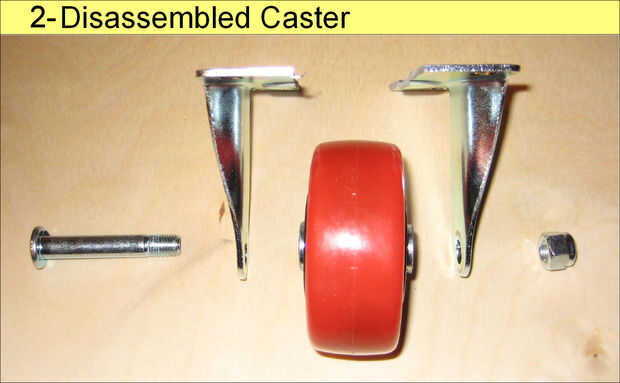

Desmontar la rueda como se muestra en la figura #2 abajo.

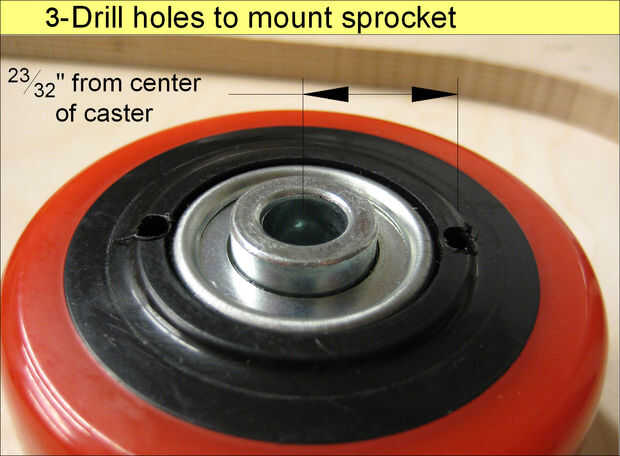

Perfore dos agujeros de 11/64" de diámetro en el eje de la rueda negra. Será a las afueras de la plata conjunto de cojinetes. Ver cuadro #3 más abajo.

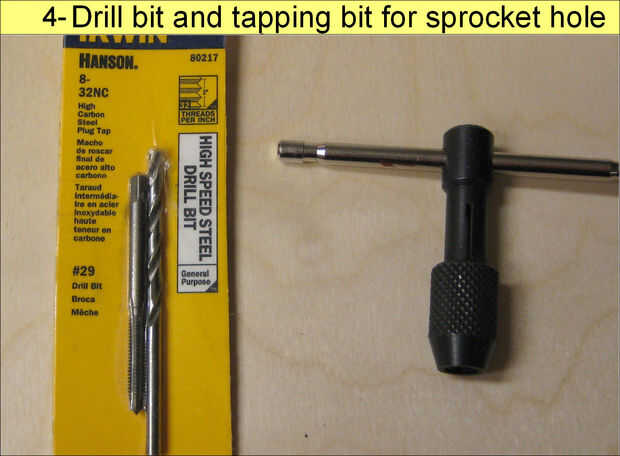

Usando un taladro roscado para un #8 x 32 hilo de rosca por pulgada tornillo broca que empareja los agujeros en el piñón de 18 dientes #35. Empezar los agujeros en el lado del cubo de la rueda dentada.
Toque en los agujeros con la broca aterrajadora y mango "T". Tómese su tiempo y limpiar a menudo el agujero roscado. Si rompes el golpear ligeramente mordido en el agujero que tenga para perforar agujeros nuevos offset de los antiguos y los. Ver cuadro #4 abajo.
Utilizar un compresor de aire o "enlatados" de aire para soplar los agujeros roscados. Asegúrese de que utilice gafas de seguridad mientras se hace esto, así como el resto del tiempo que trabaja con la grúa. Utilice un #8 x 2 "tornillo para acoplar la rueda a la rueda dentada. Introduzca los tornillos a través de la rueda y luego el lado del cubo de la rueda dentada. Incluir una arandela #8 a la cabeza del tornillo de máquina. Los tornillos no deben extenderse fuera de la rueda dentada.

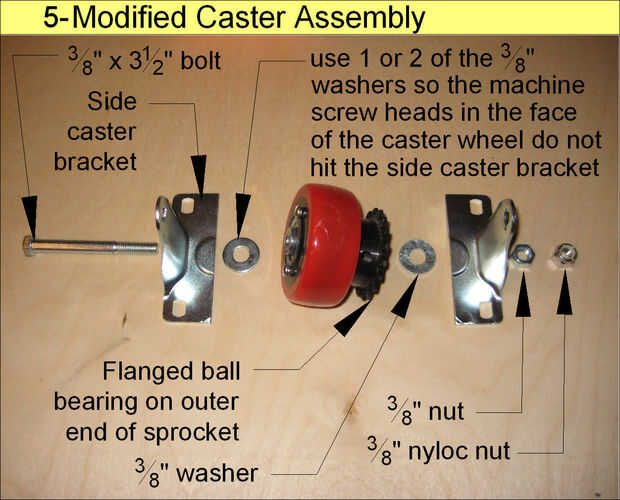

Vuelva a montar la rueda como se muestra en el cuadro #5 abajo. Reemplazar los tornillos de diámetro 3/8 original con el nuevo perno de 3 1/2".

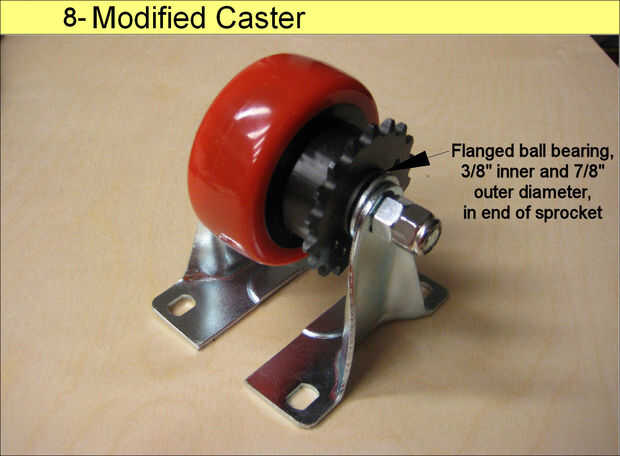

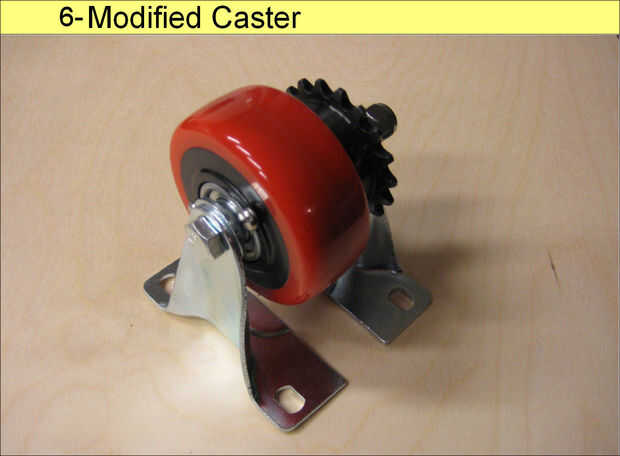

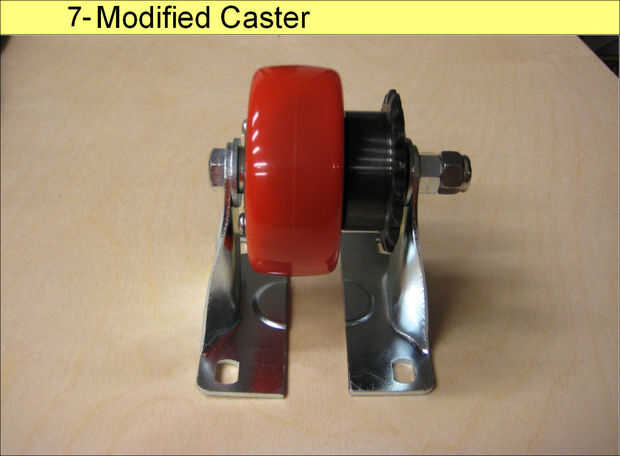

Ver cuadro #6, #7 y #8 por debajo para el montaje terminado.

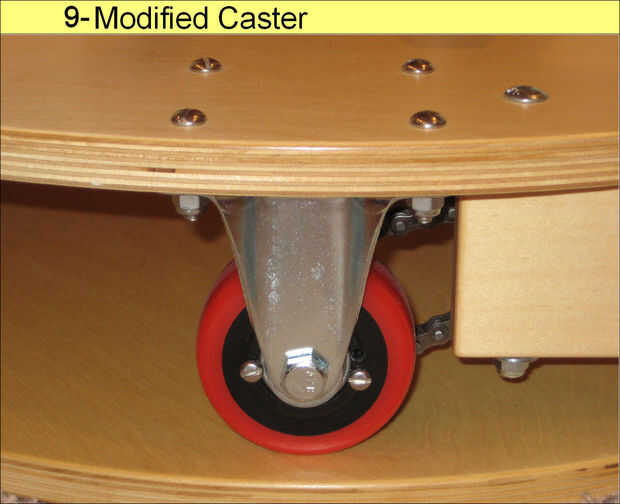

Attche las ruedas en la base con 1/4" diámetro x 1-1/4" tornillos de máquina de cabeza redonda larga. Utilice un 1/4" cierre lavadora y 1/4" tuerca de nyloc de mantener las ruedas de trabajo suelta. Ver cuadro #9 abajo.
Asegúrese de que los tornillos atravesando las ruedecillas están alineados con el centro de la base. Esto evitará que las ruedas de deslizamiento en la base como giran. Pensar como alinear las ruedas de un coche.
