Paso 5: Boom construcción

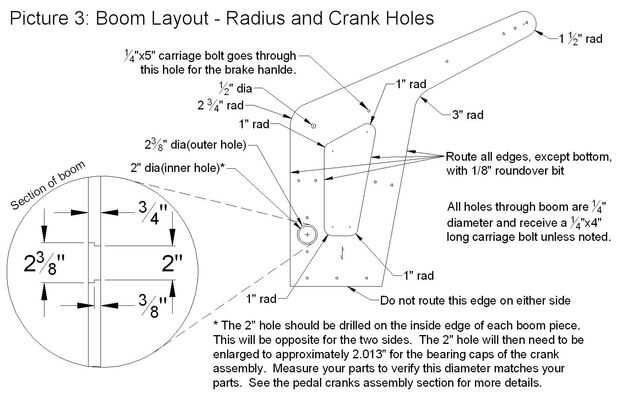

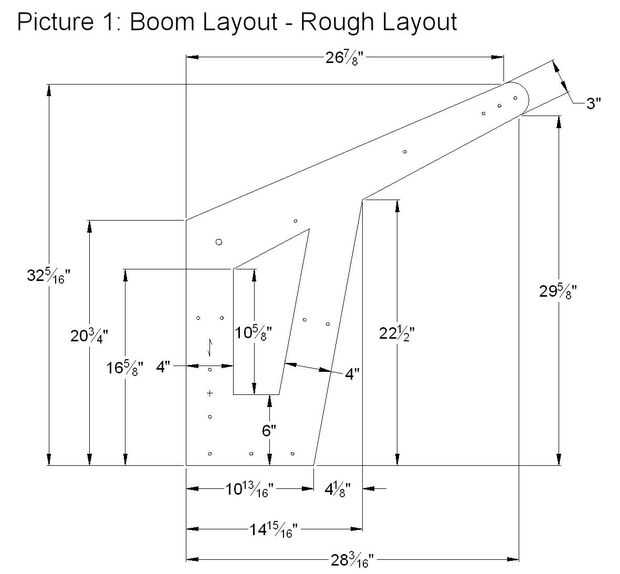

Utilice las dimensiones a continuación para trazar el contorno de la pluma. Ver fotos #1, #2 y #3 abajo. Asegúrese de que dibujar todo a través de la imagen #3 antes de cortar la pieza de pluma.
Taladre orificios donde se muestra. Ver cuadro #2 y #3 más abajo. Utilice un bloque de apoyo durante la perforación para evitar golpe de salida en la parte posterior de la pieza durante la perforación a través de. Ambos lados de la madera en muchas de las piezas serán visibles cuando el proyecto haya finalizado.
Utilice esta pieza terminada a la otra pieza del lado del boom.
Cortar una pulgada 1/8 del contorno trazado usando una sierra de cinta si es posible.
Fije las dos piezas juntas y utilice una broca de enrutamiento patrón para recortar la segunda pieza de lado a una coincidencia exacta de la otra.

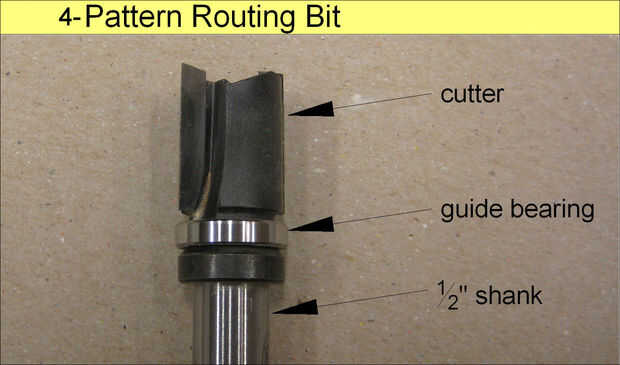

Puede utilizarse una broca corte al ras (Guía del cojinete en la parte inferior). Ver cuadro #4 abajo. Simplemente colocar la pieza de plantilla en la parte inferior y que la altura del router esté ajustada correctamente por lo que la guía de paseos por el borde de la pieza que está copiando.
Piezas de tubo de cobre se utilizan entre las dos partes de la pluma para separar ambas partes.
Mida el grosor de 3 piezas del material común 3/4 de pulgada que se utiliza para determinar la longitud de la tubería de cobre para los espaciadores.
Cortar 8 piezas de cobre esta longitud usando un cortador de tuberías estándar disponible en cualquier ferretería. Asegúrese de que eliminar los bordes agudos en el tubo de corte con una lima o papel de lija.
Utilizar un papel de lija muy fino, grano 300 o superior, para las piezas de tubo de cobre de la arena. No te preocupes de lijar o pulir todas las piezas de cobre perfectamente liso. Sólo trate de arena para un acabado uniforme. Se recomienda el lijado longitudinal.
Continuar usando papel de lija de grano más fino para conseguir el acabado de la pipa de cobre que más te guste.

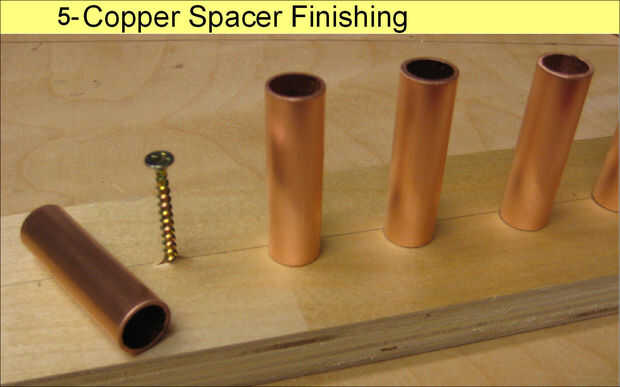

Soporte de las piezas en el extremo en un tablero con el tornillo que sobresale para rociar las piezas con laca spray. Ver cuadro #5 abajo.
Recubra las piezas de cobre con varias capas de laca de spray para un brillo duradero.

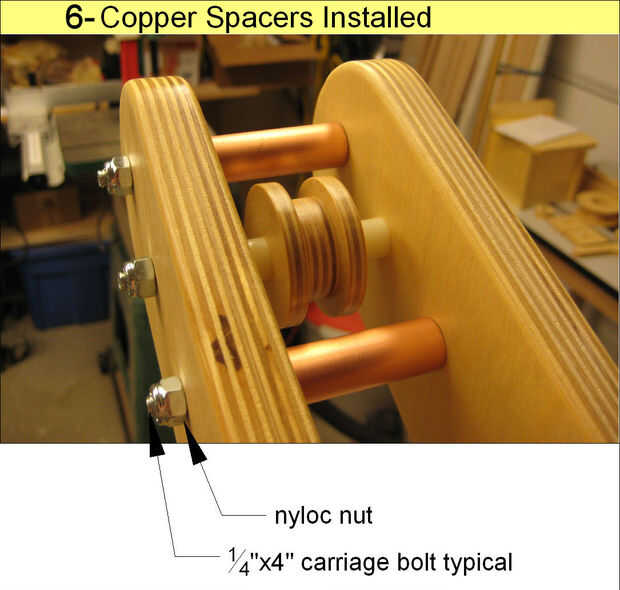

Se instala el tubo de cobre con espaciadores de nylon interior de la tubería para limitar el movimiento en cualquier dirección. Sin los espaciadores de nylon el movimiento de los espaciadores cobre rayará el interior caras del boom. Los pernos de carruaje a través del tubo de cobre se instalan con una tuerca de nylon en el extremo. Ver cuadro #6 abajo.
