Paso 7: Montaje de biela Pedal

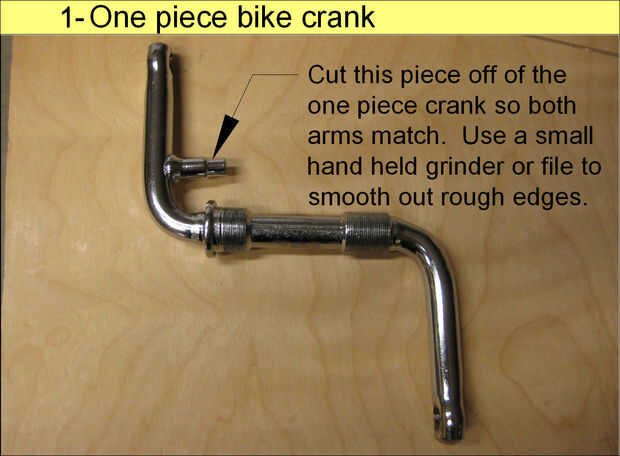

Empezar por quitar el trozo en el lado de la manivela. Esto puede ser también hacerse como un momento posterior. Ver Figura #1 a continuación.
Desde el centro de la pieza de un brazo de biela es 0,75" de diámetro y los hilos de rosca son aproximadamente de diámetro 0,865" entonces tenemos que crear un espaciador para llenar la brecha entre el cigüeñal y el diámetro interno del piñón de 1".

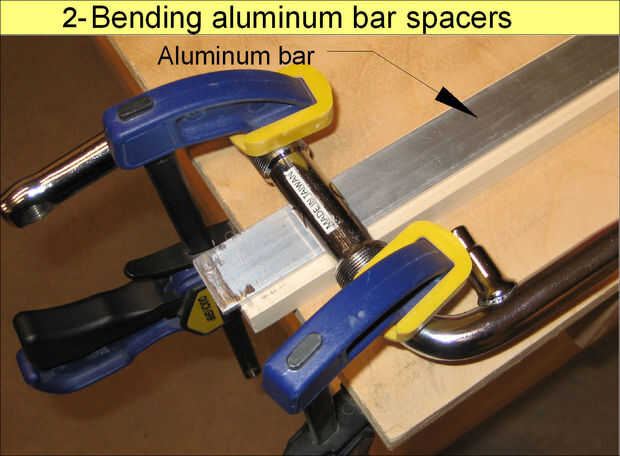

Hacerlo tomando 1" ancho por 1/8 barra de aluminio de espesor y doblarla alrededor del centro de la manivela. La manivela hasta la barra de la abrazadera de stock y doblar la barra hacia arriba y sobre el centro de la manivela para crear una forma de "U". Ver imagen #2 a continuación.

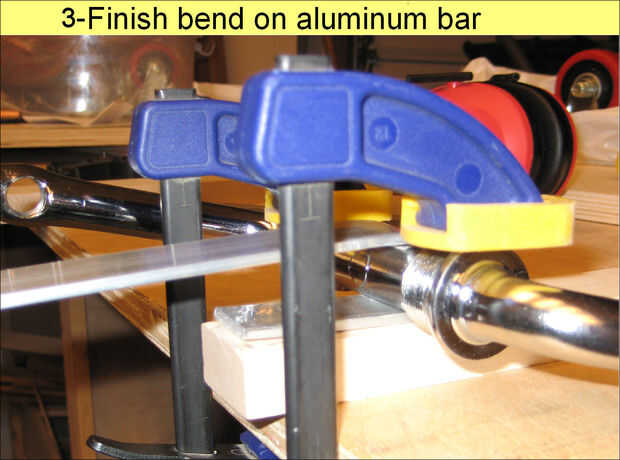

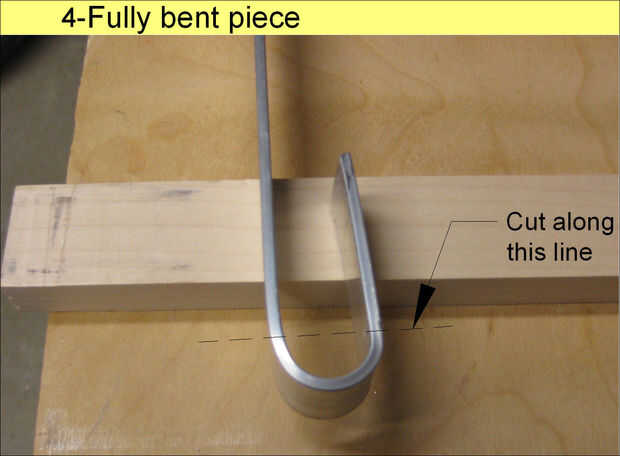

Hacer dos piezas exactamente iguales como se muestra en las fotos #3 y #4 abajo.

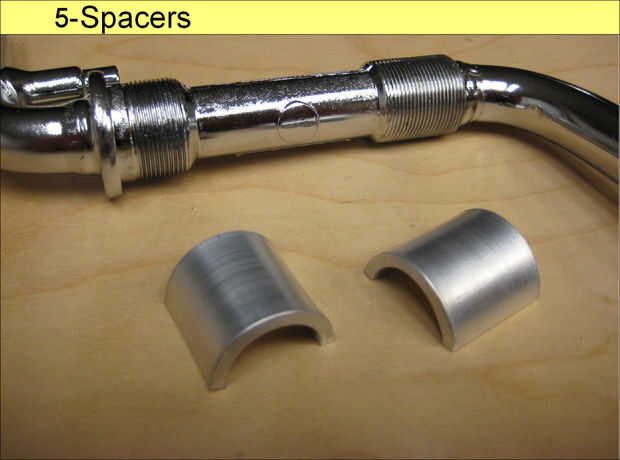

Corte el extremo del semicírculo de la pieza doblada con una sierra para metales. Usted debe terminar con dos piezas como se muestra en el cuadro #5 abajo.
Taladre un orificio de diámetro de 3/16" a través del hub en el piñón de 16 dientes #35.

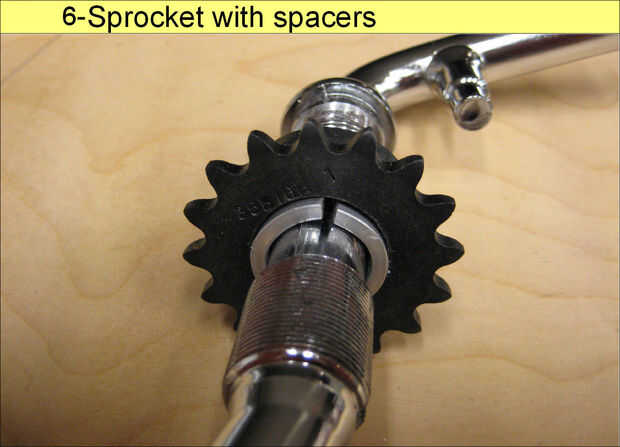

Deslice la rueda dentada en el extremo de la manivela de una pieza al centro de la manivela y verifique que los espaciadores de aluminio hiciste caben entre el piñón y la manivela. Ver cuadro #6 abajo.

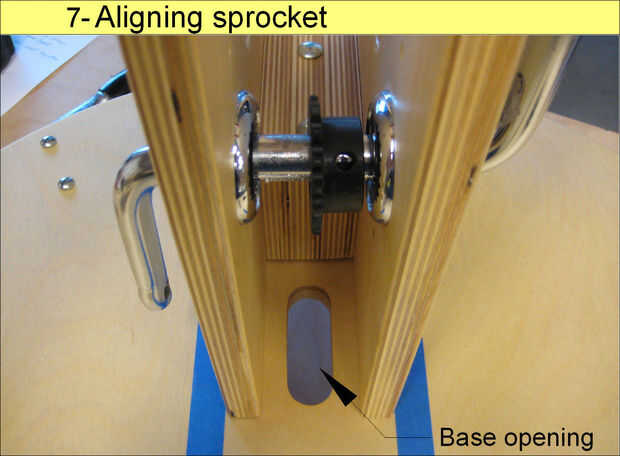

Ponga la rueda dentada en el brazo de la biela en el brazo con los rodamientos. Alinee los dientes del piñón con la abertura en el círculo base. Marque la ubicación del orificio en los espaciadores de aluminio y manivela y perfore un orificio de 3/16" a través de los espaciadores y la manivela. Los espaciadores deben sobresalir de la rueda dentada de un máximo de 1/16 de pulgada en el lado derecho de la rueda dentada como se muestra en el cuadro #7 abajo.

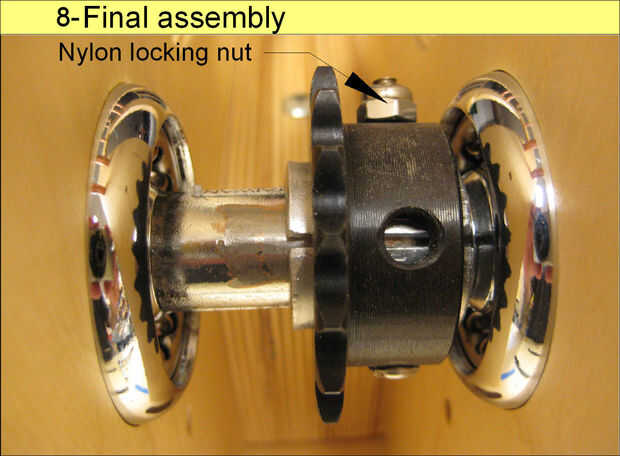

Inserte un tornillo de máquina #8 32tpi largo 2 pulgadas a través de la rueda dentada, separadores y manivela. Fijar el tornillo con una tuerca de fijación de nylon y corte el exceso roscas. La longitud final del tornillo #8 debe ser 1-3/4". Ver cuadro #8 más abajo.

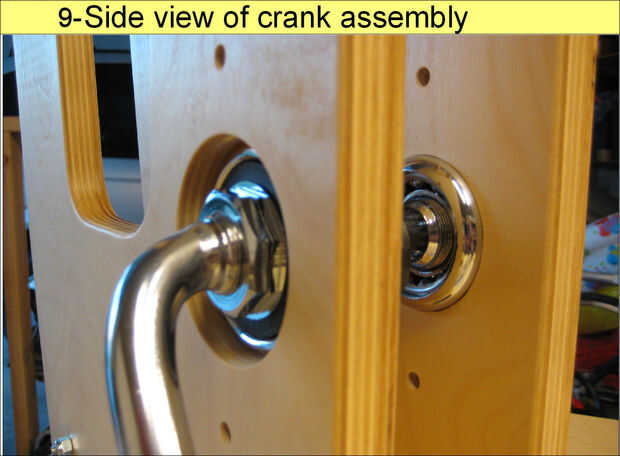

Cuadro #9 muestra una vista lateral de la Asamblea final de manivela.

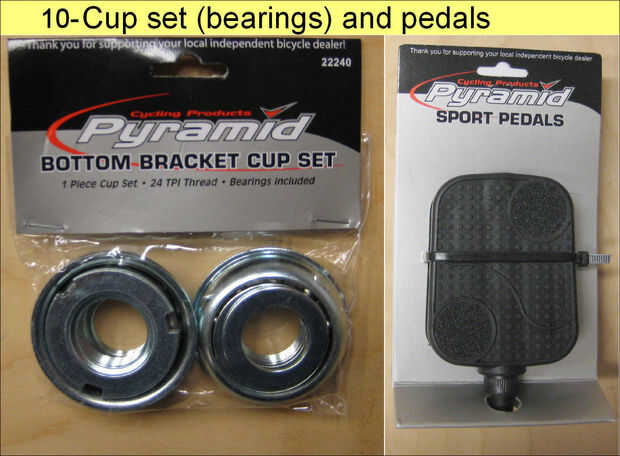

Cuadro #10 muestra el conjunto inferior soporte taza y los pedales.
