Paso 8: Conexión de cadena

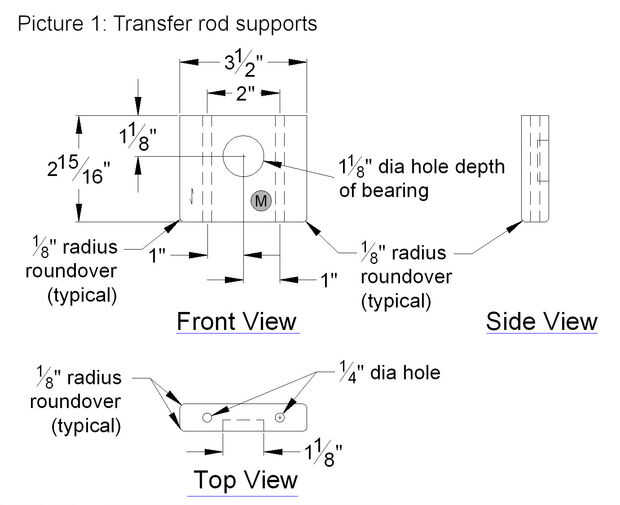

Empezar haciendo 2 piezas idénticas sean la barra de transferencia. Ver Figura #1 a continuación.

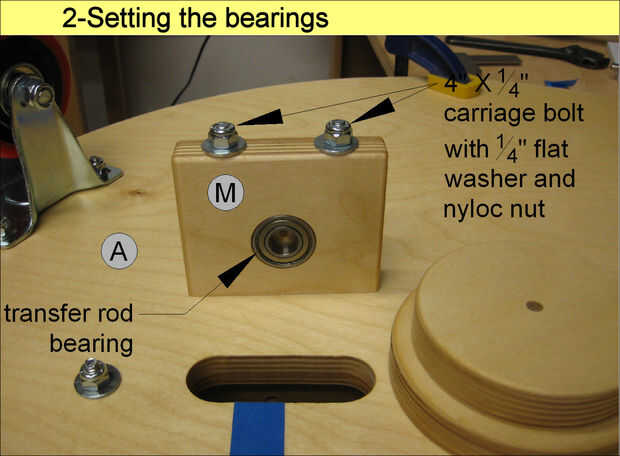

Fijar el cojinete en la transferencia las placas de extremo de barra como se muestra en la figura #2.

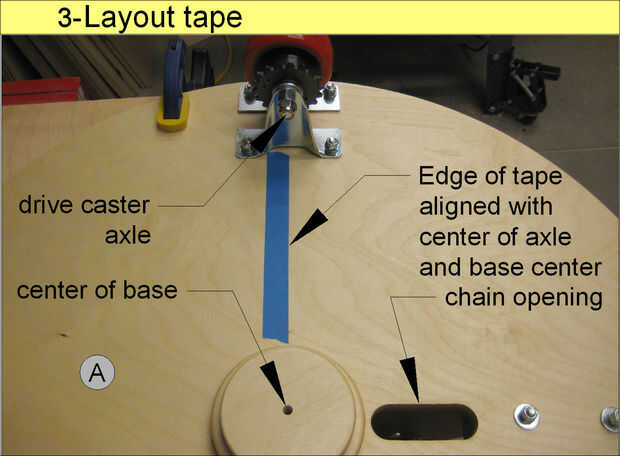

Comenzamos el diseño de las piezas mediante la colocación de una línea de cinta desde el eje de la rueda del coche al centro de la base como se muestra en el cuadro #3. Se trata de la línea de diseño que permite configurar las placas de final de barra de transferencia y el resto de los componentes de la barra de transferencia.

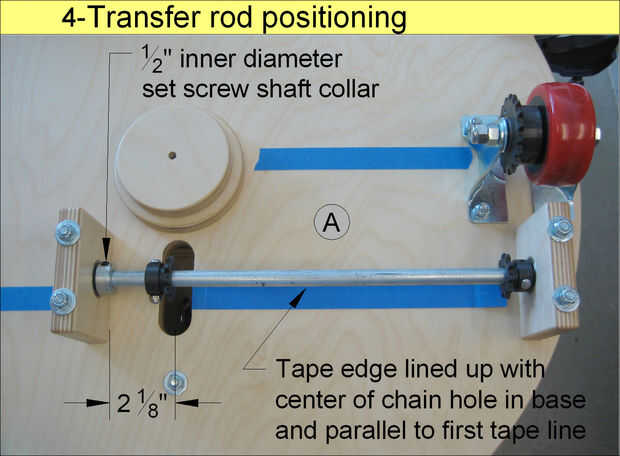

Establecer un segundo pedazo de cinta paralela a la primera con el borde de una intersección el centro del agujero de cadena en la base como se muestra en el cuadro #4. La barra de transferencia debe colocarse directamente sobre este borde de cinta para mantener todas las piezas en la alineación.

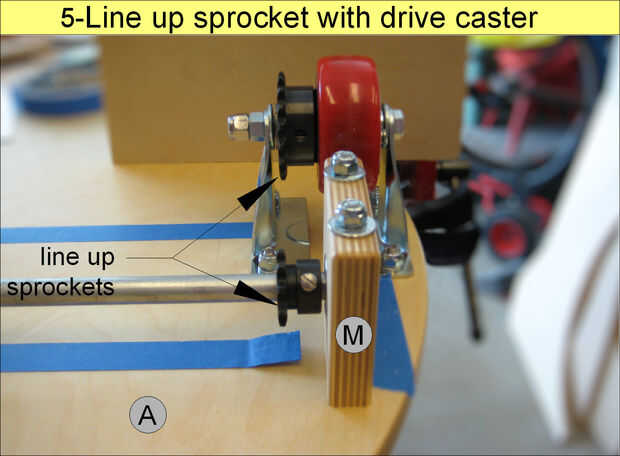

Línea de la rueda dentada de la barra de transferencia con el piñón en la rueda de disco como se muestra en el cuadro 5. Esta posición establece la ubicación de la plat de final para este extremo de la barra de transferencia.

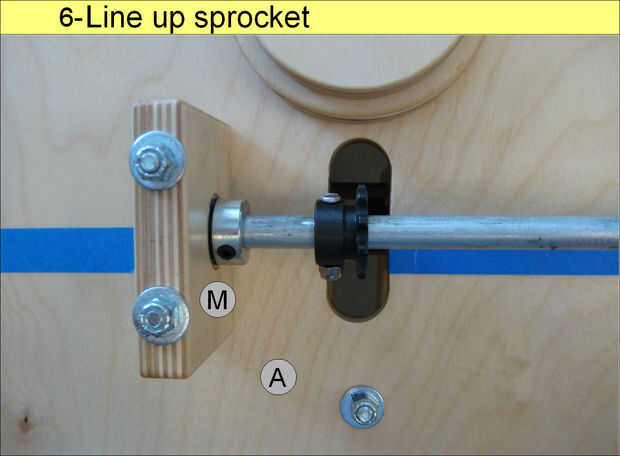

Línea de la otra rueda dentada con la abertura en la base como se muestra en el cuadro #6.

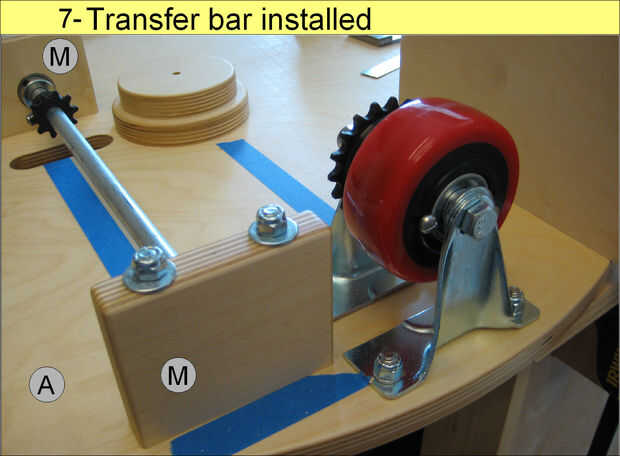

Ambos piñones se unen a la varilla de 1/2" con un 1-1/4" #8 32tpi tornillo y una tuerca de seguridad de nylon. Necesita perforar a través de la varilla de 1/2" una vez que tienes las ubicaciones de sprocket establecido. Si usted no puede encontrar un 1-1/4" #8 tornillo de máquina uso 2" larga #8 tornillo de máquina y corte a la longitud después de instalar los piñones en la barra de transferencia.

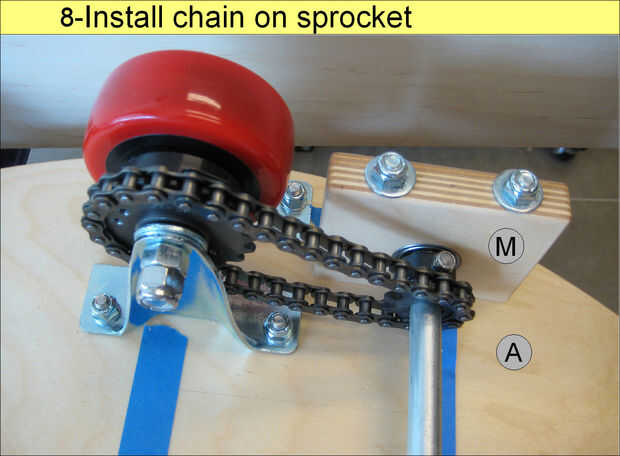

Cuadro #8 muestra la cadena instalada en el lanzador de disco.

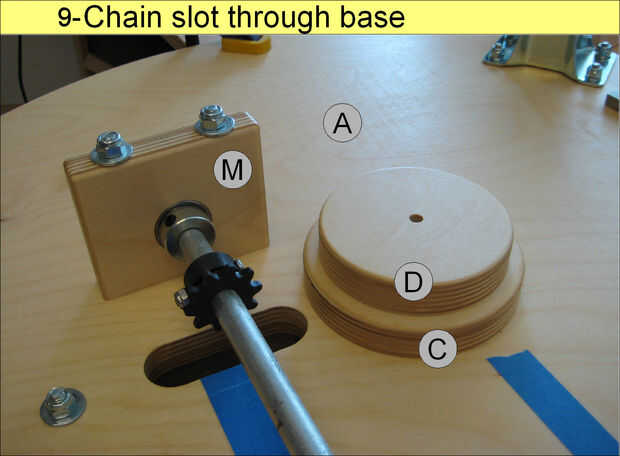

Instale la cadena de la rueda dentada en la manivela del pie en la barra de transferencia en la parte inferior de la grúa como se muestra en el cuadro #9.

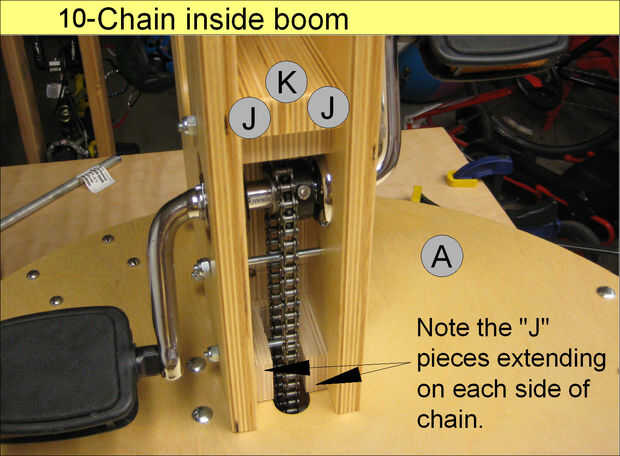

Instale la placa "Y" sobre la cadena y el piñón superior. Pretaladre orificios de montaje "JKJ" antes de instalar los tornillos.

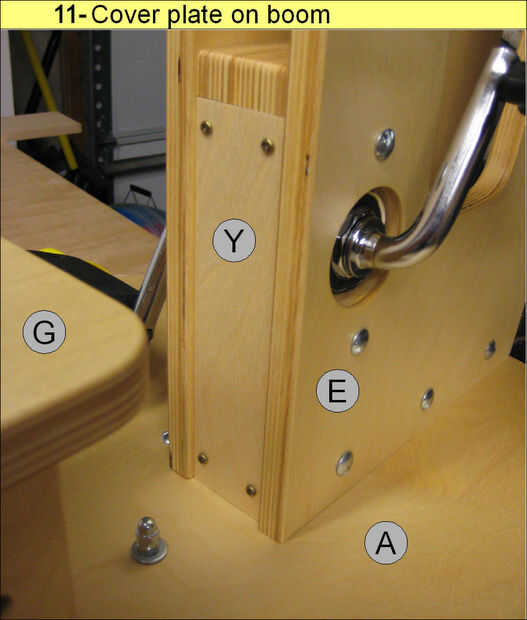

Use 4 tornillos para madera cabeza redonda #6 para fijar la placa de cubierta como se muestra en la imagen #11

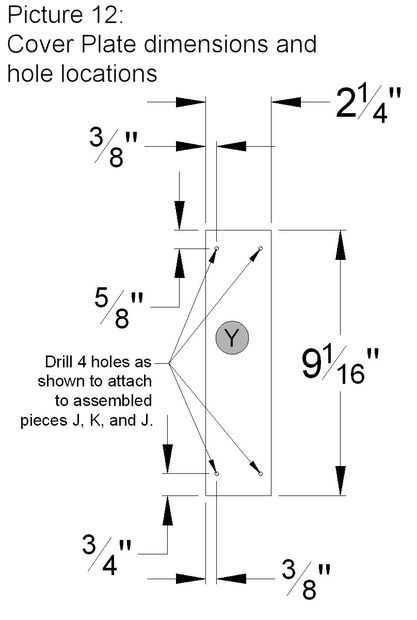

Vea la foto #12 para las dimensiones y ubicaciones de los orificios de la placa de cubierta.
