Grúa de la cámara DIY - The Wooster Sherlock 1.0 (6 / 7 paso)

Paso 6: Función de la cacerola

Este particular diseño de la grúa de la cámara automáticamente inclina la cámara, como subir y bajan de la grúa. He visto los modelos que han incorporado un control de inclinación manual. También hay un modelo que utiliza un cabezal de potencia del telescopio tilt y pan.

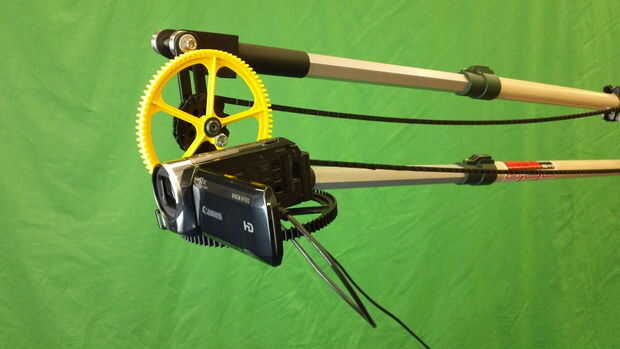

He decidido añadir la función de bandeja a esta grúa con unos engranajes de k'nex simple de alguna cadena de la montaña rusa de K'nex.

Era bastante simple:

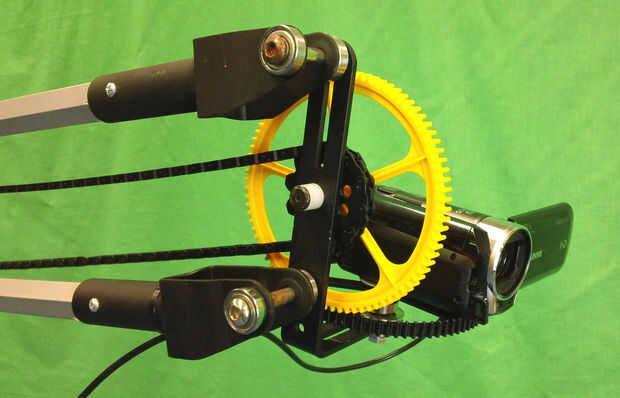

1. Os adjunto dos engranajes de gran k'nex para el soporte de la cámara usando los pernos y cojinetes.

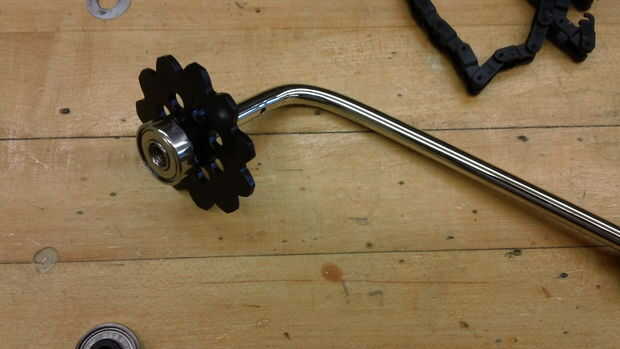

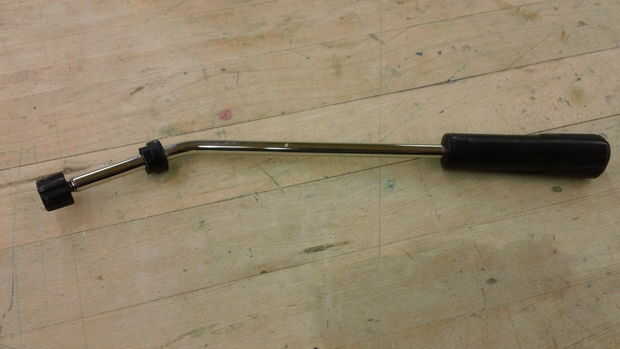

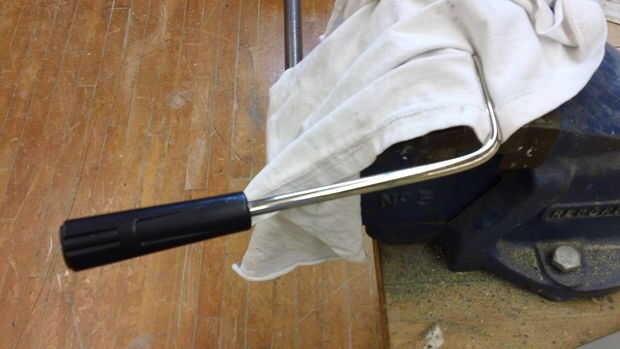

2. He doblado un viejo mango de trípode y adjunta el engranaje al eje.

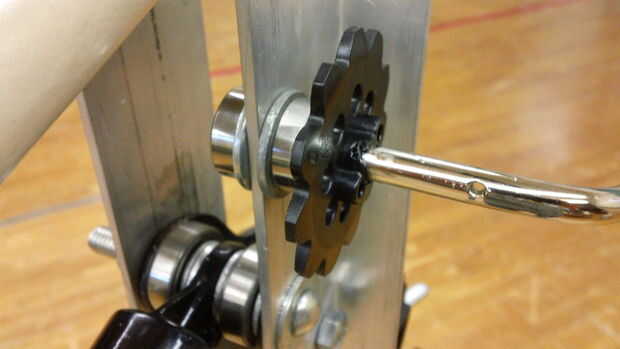

3. Os adjunto el mango con el conjunto de cambios en el soporte de aluminio con unos rodamientos de rotación suave.

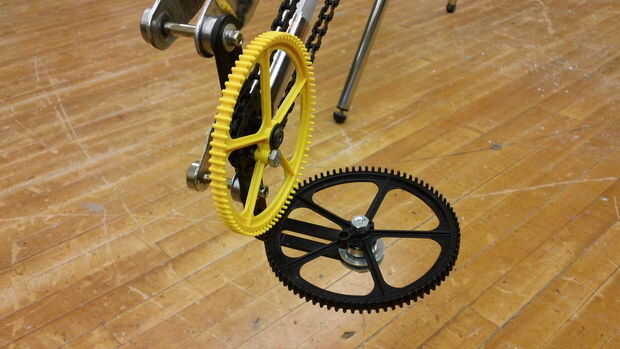

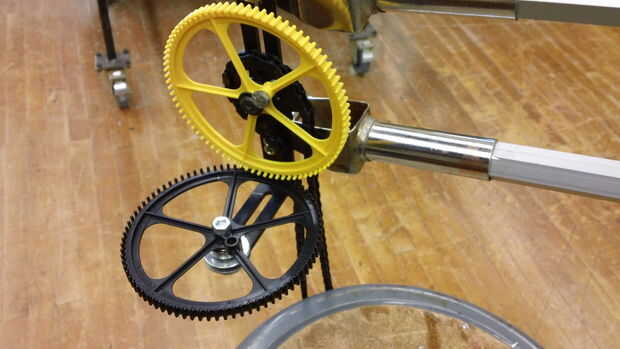

4. He instalado un equipo de apoyo medio encima del polo superior para tomar la holgura en la cadena al invertir las direcciones.
5. He instalado la cadena k'nex.
