Paso 4: teléfono móvil Hacking
Para el teléfono móvil con el arduino de interfaz, usted va a
necesitas hackear tu camino en él, hardware sabia de todos modos.
Usted tendrá acceso a las salidas motor vibrador y los contactos de la batería.
Motor vibrador

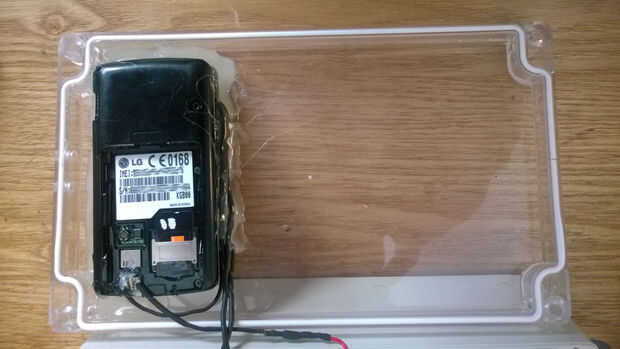

Sobre el LG encuentra el motor del vibrador, que fue conectado con los cables a la placa base del teléfono. Corta el motor, asegurándose de que había como mucho exceso de cable dejó atrás para hacer más fácil soldar. Luego soldamos los cables más largos a estos cables y cubrió el área en el pegamento caliente para ayudar a la tensión del cable y para mantener mi hack en lugar.
Teléfonos móviles de Nokia, que es lo que personalmente recomiendo para esta tarea aunque son un poco más difíciles. Usted tendrá que quitar el panel de nuevo plástico. Esto contiene el motor del vibrador. Extraer el motor y la soldadura de los cables cuidadosamente a los pads de la placa base del teléfono.

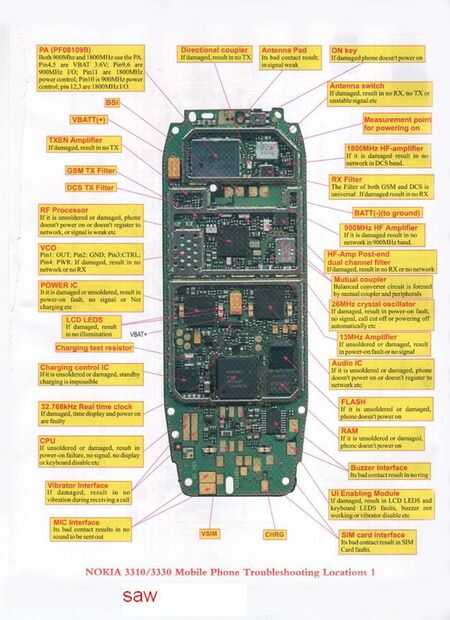

He incluido una imagen de encontrar fallas de un Nokia 3310. Esto debe ayudar en la localización de los contactos del vibrador.
Cuando el teléfono recibe una llamada entrante, un voltaje aparece en los cables.
Usted tendrá que experimentar con esto, averiguar de qué es la tensión máxima que aparece y la polaridad de los cables. Conecte el negativo a tierra.
Contactos de la batería
Encender el teléfono es un poco más complicado ya que no puede apagar el teléfono utilizando el conector de carga sin batería en su lugar, y dejar la batería en su lugar es impráctico por muchas razones.
Encontré que la opción más fácil es quitar la batería y alimentar directamente en el teléfono sí mismo. Sin embargo, algunas baterías de teléfono tienen a bordo los componentes que el teléfono no arranca sin la batería.
El LG requiere sólo 4 voltios en sus terminales de la batería para poner en marcha, todo lo que se necesitaba era un diodo para caer el voltaje sola voltios o tan de la fuente de 5 voltios.
Nokia, sin embargo son más difíciles, que requieren un trabajo extra. Hay una perfecta explicación de cómo conectar una fuente externa en este sitio Web.
http://shaddack.twibright.com/projects/hw_nokiabat...
Como nuevo, soldar cables a los bornes de la batería y la cubierta en pegamento.
