Paso 1: Realice las conexiones tal como se indica abajo.
Vamos a utilizar los relés de 5v. puede cambiarlos a sólo interruptor de 12v el relé de bobina a 12v en vez de 5v de excitación mientras uso.
1. conectar Tx y Rx de módulo gsm para Rx y Tx del arduino. es decir Tx de Gsm al Rx del arduino y un viceversa.
2. hacer común. es decir conectar tierra de módulo Gsm para Arduino.
3. relé 1 al pin 7 y relé 2 a pin 6. VCC de relé de 5v de arduino. conectar vcc del módulo de relé a 12v si utilizan relé de 12v.
4. puede conectar LED al pin 8 y 9 como indicadores de estado de los relés si desea que también se enumeran en el código.

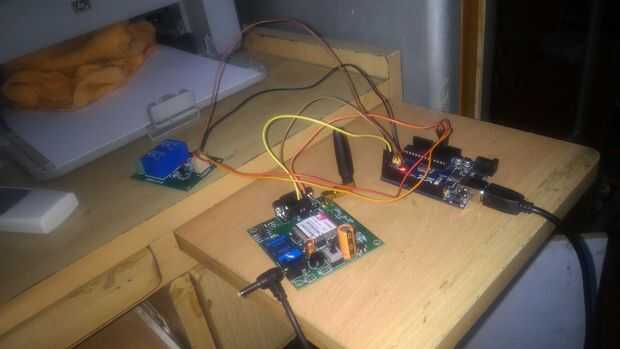

Tenga cuidado al hacer las conexiones. Si algo no funciona por favor vuelva a revisar las conexiones. después de conectar todo el conjunto puede verse como se. No olvide subir el código antes de conectar el tx rx a gsm si no no cargará correctamente.
