GU-81 VTTC (7 / 15 paso)

Paso 7: El alto voltaje diodo

Bien, ¿por qué no usar estos diodos de microondas?

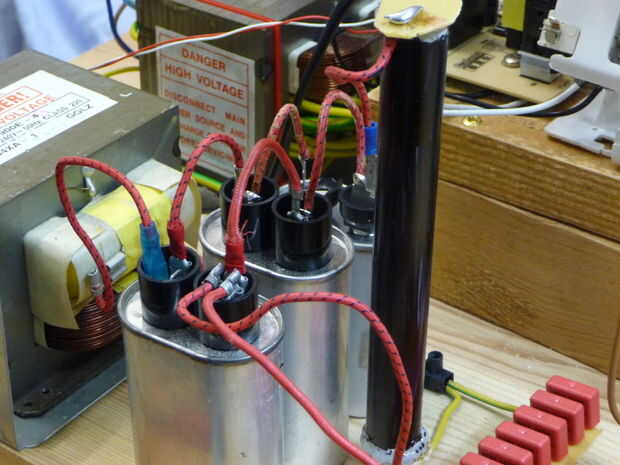

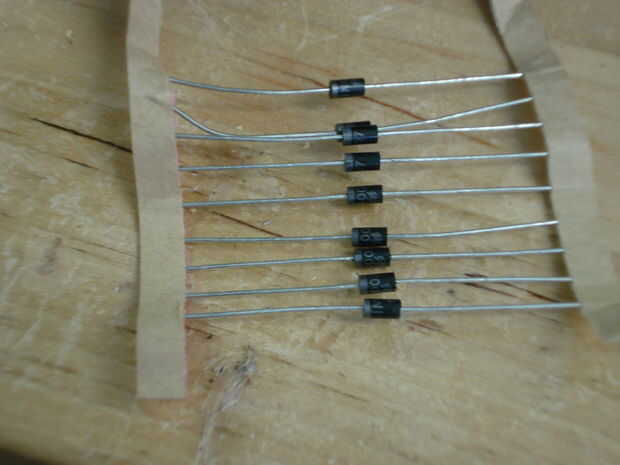

Los diodos HV dentro de microondas pueden handel sobre 12KV a 350 mA. Si utilizas más de un condensador de microondas para el doubler (yo uso 3 ahora mismo) 350 mA no es suficiente. Además 12 kV no es así. Simplemente utilicé 24 diodos 1N4007 en serie para llegar a 24 kV en 1A y pegado en un tubo de PVC. Costo para 30 diodos: 0,85€!

No poner 2 MO-diodos en paralelo. Esto no funciona!
