Paso 5: Poner electrónica en lugar y principio de cableado.

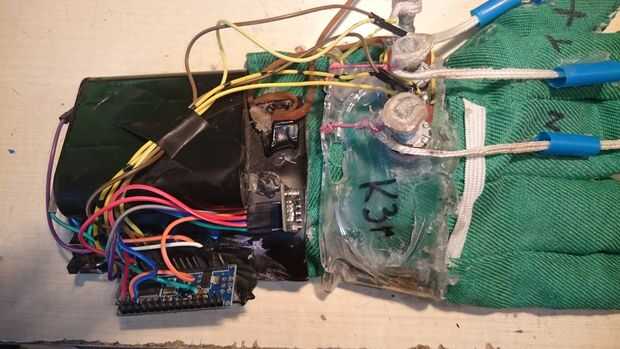

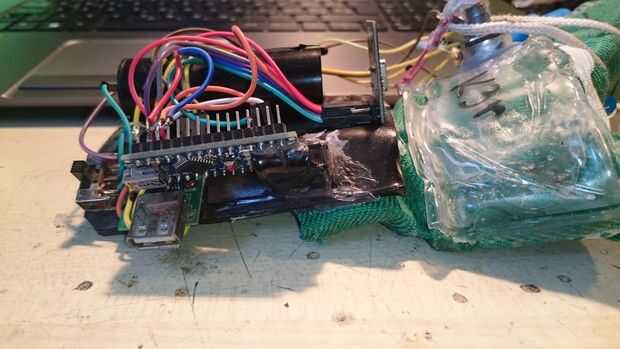

Lo siguiente a hacer es poner todos juntos de alguna manera, es a usted cómo le cabe su electrónica en la parte superior.
Módulo de conexión wifi para arduino:
1 - GND
2 - VCC 3.3V!!!!!! NO 5V
3 - CE a pin 9 del Arduino
4 - CSN a pin 10 del Arduino
5 - SCK al pin 13 de Arduino
6 - MOSI a Arduino pin 11
7 - MISO al Arduino pin 12
8 - SIN USO
Asegúrese de tener biblioteca nRF24L01 para arduino: https://github.com/maniacbug/RF24
Batería es conectada para intensificar driver, salida del paso es conectado al arduino Vin pin y gnd a la salida de 5V GND. arduino está conectado al pin izquierdo (o derecho) del potenciómetro de, segundo pin está conectado a GND de arduino, mediados pines en los potenciómetros están conectados a entradas analógicas (A0, A1, A2).

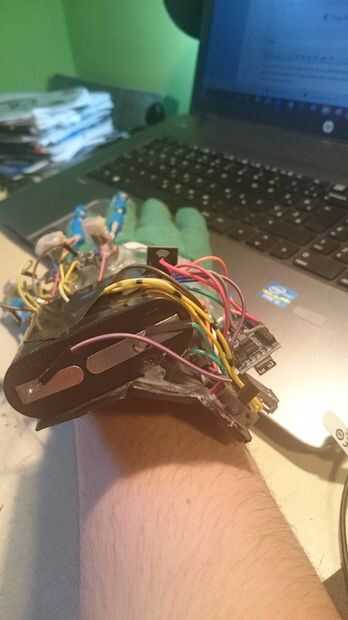

Eso es todo, si haces todos estos paso tienes completamente funcional y probablemente más barato guante controlador posible.
