Paso 1: Conectar los sensores de flexión
Conectar los sensores de flexión es el componente de hardware más importante de este proyecto, así que cuidado y preciso.

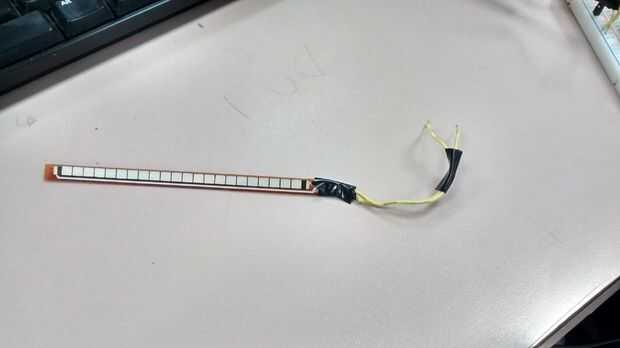

En primer lugar, vamos a conectar dos cables regulares a los extremos de cada sensor para conectar a la placa y finalmente el Arduino. Para hacer esto necesitamos soldar como los extremos de los sensores son demasiado pequeños para el uso de cables de puente. Una vez que hemos terminado de vamos a utilizar cinta aislante para asegurarse de que no se deshecha. Debería ver algo como la primera foto.

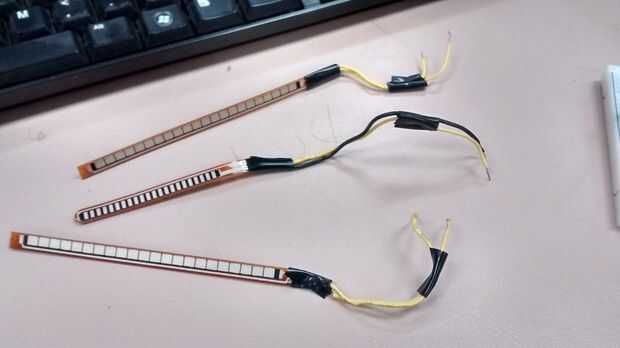

Repita para todos sus sensores y debe buscar como la segunda foto.

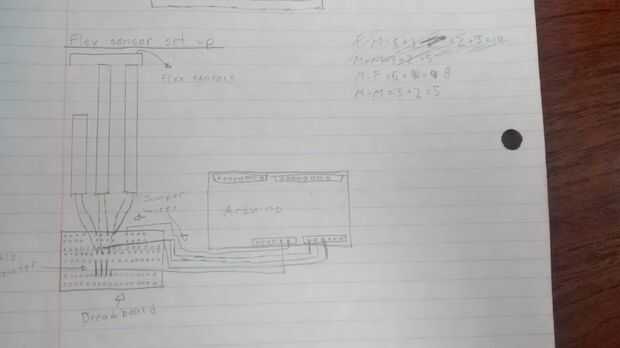

Ahora que nuestros sensores de flexión están listos que le atribuimos a la protoboard. También tendremos que conectar las resistencias a la placa para crear un divisor del voltaje. Esto convierte el valor analógico de los sensores de flexión en un valor digital que puede ser leído por el LED emisor infrarrojo. He incluido un plan (mal dibujado) de donde deben ir en el protoboard pero no dudes en google cómo es si es demasiado difícil de ver los cables y resistencias. Tenga en cuenta si estás añadiendo más de tres flex sensores usted necesitará añadir la misma cantidad de resistencias.
