Paso 4: Preparar sensores de flexión
Para la fuerza adicional, hemos soldado el engarzado de terminal a la pestaña después hemos aplastado. Si desea, puede omitir esta parte.

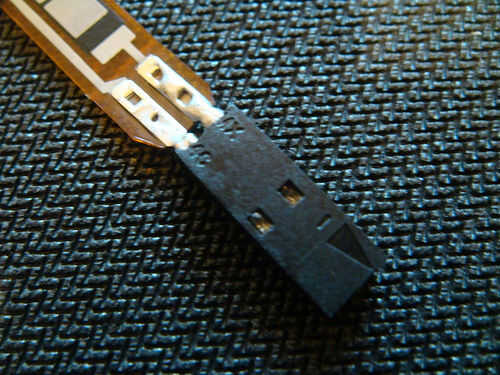

Ahora, deslice los terminales en las viviendas femenino. Puede que necesite cortar una longitud un poco del lado de la vivienda para se deslice en su lugar correctamente.
Uno de los problemas con los sensores de flexión símbolo de espectros es una sección débil justo antes de las lengüetas de la soldaduras. Esta sección tiene una tendencia a romper los rastros después de ciclos de flexión relativamente pocos (esto le pasó a uno de los sensores en el video de demostración). Además, esta sección puede afectar el sensor de lectura porque su rigidez es mucho menor que el resto del sensor, lo que es mucho más fácil de la curva.
Para minimizar este error de diseño, hemos encontrado que puede usar del encogimiento del calor para reforzar esta sección. Corte aproximadamente una 1/2" sección del abrigo del encogimiento de un diámetro que se ajuste sobre la carcasa del conector. A continuación, deslice el encogimiento del calor sobre la vivienda y a lo largo del sensor hasta una barra negra justo antes del comienzo de las plazas de pálida tinta conductora. Calor el encogimiento abrigo hasta que se contrae firmemente al sensor.
Con un multímetro, prueba el nuevo conector. Mediante el ajuste de la resistencia, cuando usted dobla el sensor flex verá la resistencia cambia en relación con el ángulo de plegado. Si no es así, Compruebe la conexión de presión.

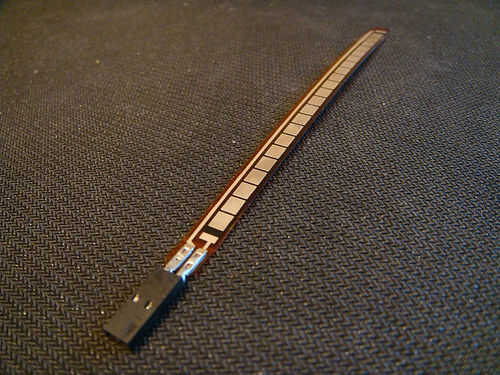

Por último, usando las tijeras, redondear las esquinas de sus sensores de flexión. La pega de esquinas de ángulo recto agudo en la costura. Les redondeo de permite deslizarse en los bolsillos más fácilmente.
