Paso 5: Segunda capa: micro Arduino + módulo bluetooth

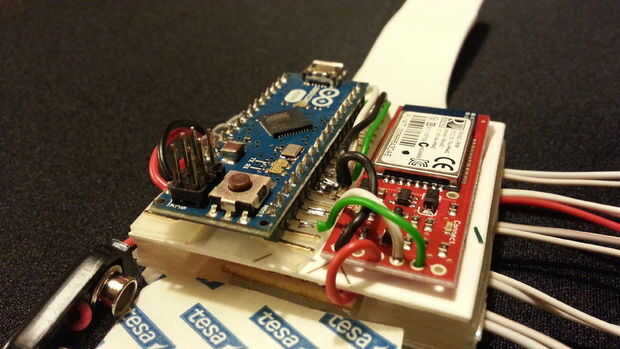

Por desgracia, el micro de Arduino no está disponible sin los pernos de la placa. A cierta altura y fijar el Arduino en la pulsera, doblé los pernos como se muestra en la imagen 1. La mejor manera de hacerlo es doblando cada pin uno por uno con una pinza de nariz pequeña. Tenga cuidado de no romper el perno. Una vez que se dobla cada perno 90 ° podemos empezar a soldar los cables como sigue:
Cables de la batería de 9V:
- Rojo (+ 9V) para Arduino pin Vin
- Negro (Gnd) al pin Gnd de Arduino
Primera capa 5V los cables de alimentación:
- Cable rojo de la primera capa al pin 5V de Arduino
- Cable de la primera capa al Arduino Gnd pin negro (ya que tenemos 3 cables de tierra para conectar a 2 Arduino Gnd pin, necesitará conectar 2 cables Gnd en el mismo pin. Ver imagen 1).
Cable plano:
- A0: Índice
- A1: dedo
- A2: anillo de dedo
- A3: pinky
- A4: pulgar
I2C (PWI):
- Verde alambre de primera capa para Arduino SCL (pin 3)
- Cable de la primera capa a Arduino SDA (pin 2) blanco
Módulo de Bluetooth:
- 5V: cable rojo de la primera capa Bluetooth 5V agujero.
- Tierra: Cable de Arduino Gnd pin a Bluetooth Gnd agujero negro
- RX: Cable del pin Rx del Arduino a agujero Tx Bluetooth blanco
- TX: Verde el cable del pin Tx del Arduino al agujero Bluetooth Rx

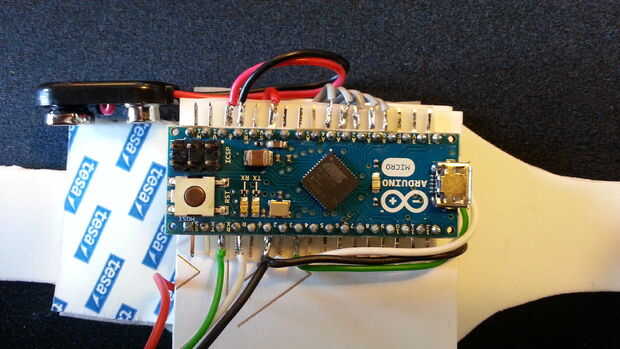

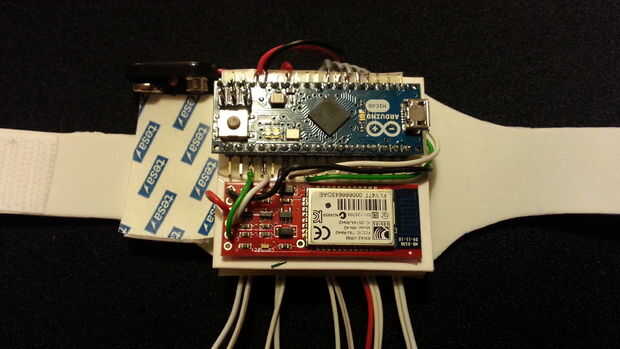

Ver las imágenes para tener un control visual de lo que está haciendo.
Cuando todo se ve bien, pegar el módulo Arduino y Bluetooth en el segundo piso con la cinta gruesa de doble cara.
