Paso 6: Elaboración de los dispositivos de toque de dedos
El dispositivo de toque de dedos es básicamente un resistor que cambia su valor cuando usted presiona en él. El área sensible de los resistores es el punto negro que encaja perfectamente la punta de los dedos. El objetivo es incorporar la resistencia de tal manera que el área sensible siempre estará en contacto con la yema del dedo. Para hacer un dispositivo táctil de yema del dedo solo a que vamos necesita:
- 1 fuerza resistencia sensible
- delgada cinta de doble cara
- Espuma de PVC, ya sea el mismo que el utilizado para hacer la pulsera o un thiner uno si crees que es demasiado espesa (en las imágenes tomó una espuma gruesa de PVC negro 1mm).
- dos grapadoras

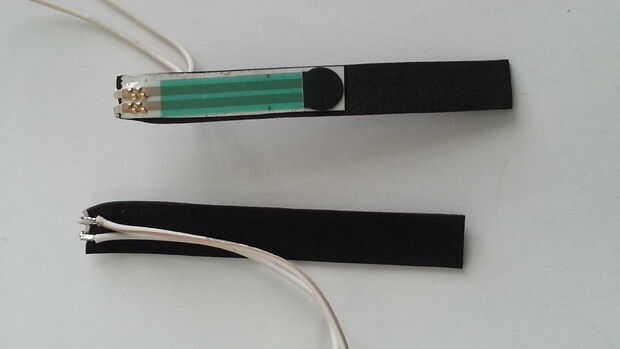

Cortar la espuma de PVC en rectángulo de 9 x 90 mm. pegar la resistencia con la delgada cinta de doble cara como se muestra en la imagen 1. Doble suavemente los pernos de la resistencia de dos para que usted puede soldar los cables provenientes de la pulsera en el lado opuesto como se muestra en la imagen 2. Antes de realmente soldar los cables, hay que cortarlos a la longitud adecuada. Así que conecte la pulsera a la muñeca y estimar la longitud del par de alambre (dos por dedo) para cada dedo. Tenga cuidado, usted necesitará ser capaz de formar un puño y doblar la muñeca hacia abajo. Aquí es un recordatorio de qué cable va con qué dedo. A0: índice, A1: dedo medio, A2: anillo de dedo, A3: pinky, A4: pulgar.
Una vez que todos los alambres son cortados, soldarlos a la patilla de la resistencia como en la imagen 2.

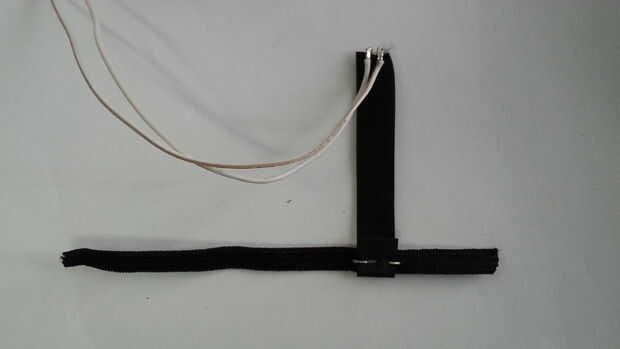

Corte de 60mm de la cinta elástica y adjuntarlo a la banda de PVC con una grapadora como en la imagen 2. La banda de espuma de PVC se dobla alrededor de la venda de elástico. Esto significa que la grapadora se va en 3 capas (PVC - elástico - PVC).

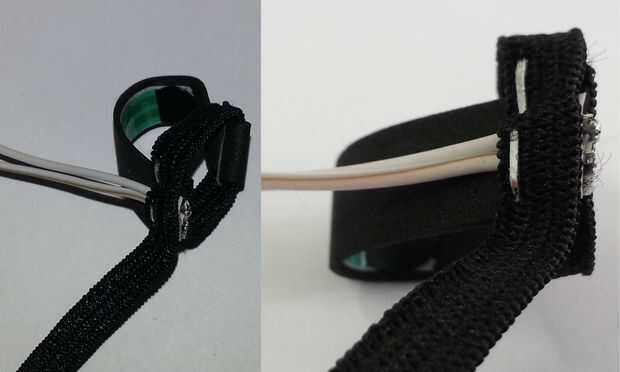

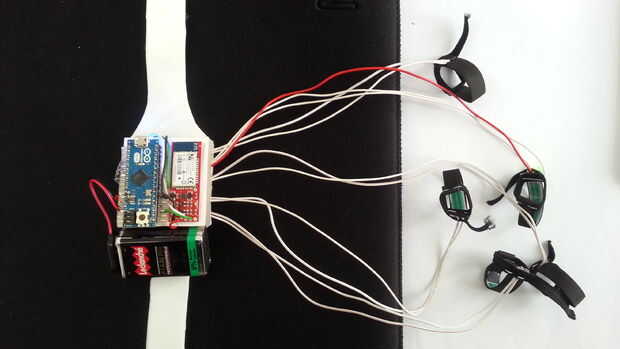

Formar un lazo con la cinta elástica y poner otra grapadora una tapa del otro extremo de la banda de PVC donde las patillas de la resistencia. Las capas dentro de la grapadora son elástico resistencia - PVC - - elástico (principio de te dentro del bucle). SER cuidado y no palillo la grapadora dentro de la resistencia si no te arriesgas para crear un acceso directo. El resultado debería verse como la imagen 3 y 4.
En este punto, el hardware está listo. Ahora profundicemos en algún código para que la magia suceda.
