Paso 2: circuito
No necesita ningún conocimiento de electrónica para este proyecto. Usé el circuito ya construido en y simplemente amplió los contactos usando el cable. Pero es útil ser bueno en soldar y desoldar.

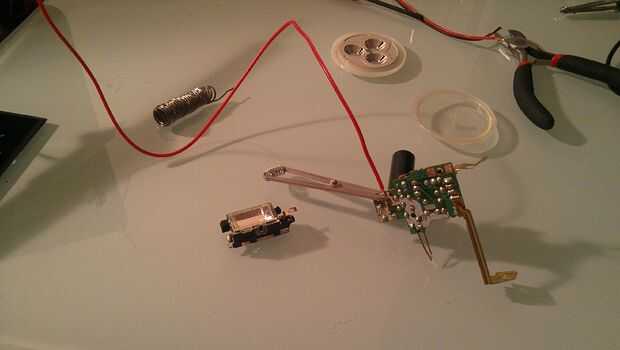

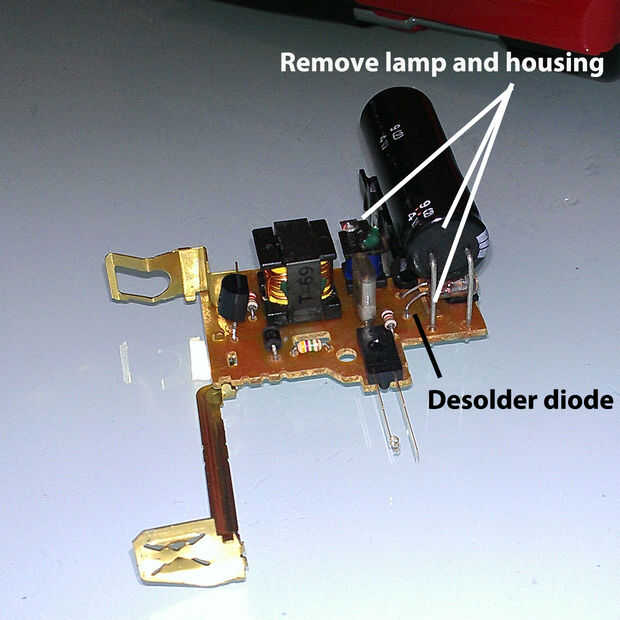

1. lo primero a hacer es quitar la lámpara. Hay 3 conectores cobre (difícil de ver en la foto). Lo más fácil es cortar en cualquier lugar entre donde está conectados al tablero y a la lámpara. Asegúrese de que realizar un seguimiento de las mitades que se corta porque se les reconectará más adelante. Si el condensador está en el camino solo doblar de manera un poco. La vivienda debe deslizarse hacia fuera una vez que se cortan los conectores de cobre.
2. en segundo lugar, desoldar el diodo. Este es el indicador que se carga el circuito. Puse el indicador en el guante de sí mismo, pero puede mover en cualquier lugar o dejarlo donde está.

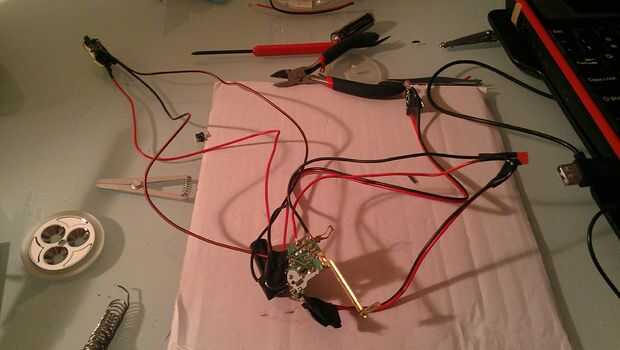

3. ahora, ampliar los circuitos usando el cable, sobre 6"- 9" del alambre para las extensiones. Sólo asegúrese de que usted vuelva a conectar los cables de cobre que anteriores recortas con sus correspondientes mitades. Se puede ver en una de las fotos que he subido lo debe parecerse. 3 cables a la lámpara y 2 para el diodo.

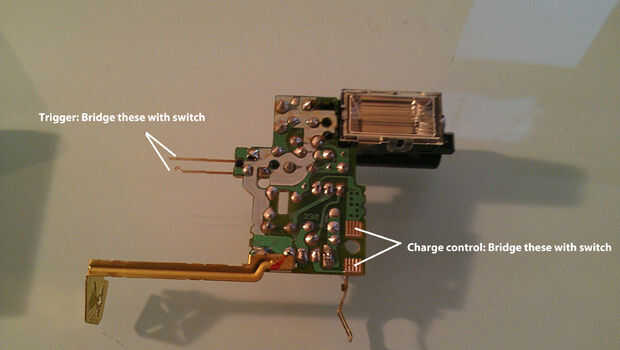

4. el circuito es bastante simple. Usted tiene el control de la carga que quieras al puente con un interruptor por lo que no estás caminando alrededor de todo el día con un condensador altamente cargado. El gatillo también debe puentearse con un interruptor para que pueda controlar cuando usted quiere que el flash se apagará. NO: dejar el gatillo como está y disparar con la mano desnuda; aislarlos unos de otros con alguna cinta aislante.
Resumen: Quitar la lámpara, extender las conexiones con cable. Quitar el diodo, extender con el alambre. Cable de control de carga y disparar a los interruptores.
