Guante de la mano de Braille (8 / 9 paso)

Paso 8: Fuentes de alimentación

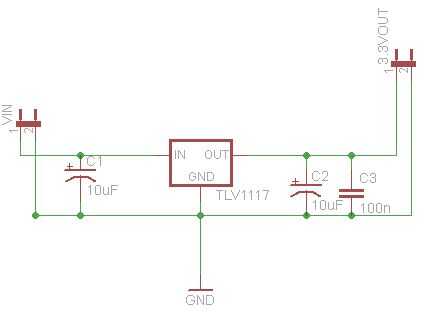

Utilizado en el circuito de alimentación es una batería de 9V DC. La Junta de desarrollo de microcontrolador requiere una tensión de 3.3 voltios y otros circuitos electrónicos con diferentes ICs como comparador IC y el IC controlador del motor requieren un voltaje de unos 5 voltios. Por lo tanto, hemos diseñado circuitos del regulador de tensión utilizando algunos componentes pasivos y regulador de voltaje especial ICs.

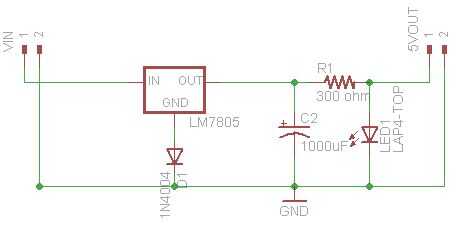

La figura muestra el esquema de un circuito de regulador de voltaje de 5 voltios. El IC utilizado aquí es el LM7805 5 voltios, regulador de voltaje de 3 pin. Se trata de una energía baja, IC de bajo costo.
