Paso 3: Construir! PT. 1

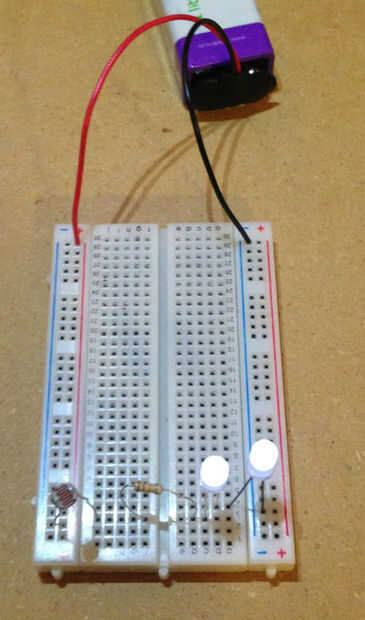

Si se dispone de un protoboard, se usa para probar el circuito.
1. Si tienes un switch, conecte un extremo a un cable del clip de batería.
Soldar los dos hilos entre sí, o utilizar hilo conductor + pegamento caliente.
2. determinar diseño del photoresistor(s), LEDs y resistencias.

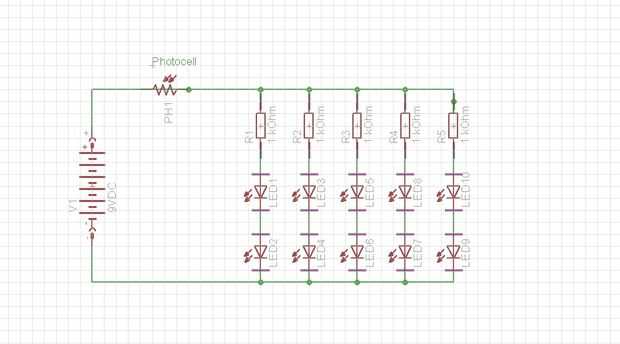

Puedes seguir mi esquema o puede agregar más LEDs o fotorresistores (b y c se recomienda es más fresco). Aquí es un sitio web útil para calcular la resistencia del circuito. Recuerde que la fotocélula añade también cierta resistencia (mina era entre 300 ohmios y 1 MOhm).

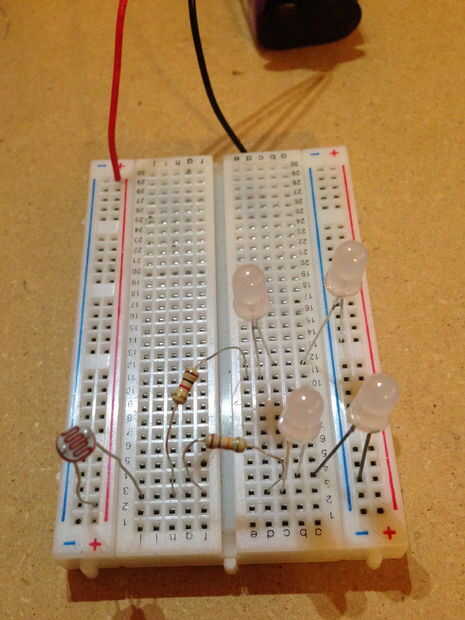

En mi diseño, dos LED está conectados en serie con una resistencia, como en la foto de la protoboard arriba. Estos pares de LED en serie están conectados en paralelo con todos los demás pares de LED en serie.
A un lado: Diodo voltaje delantero y actual depende del color. Estos blancos LEDs fueron ~ 3.4 VDC y 20 mA. Utilice Google o esta página para buscar tensión y corriente de tus LEDs específicos.

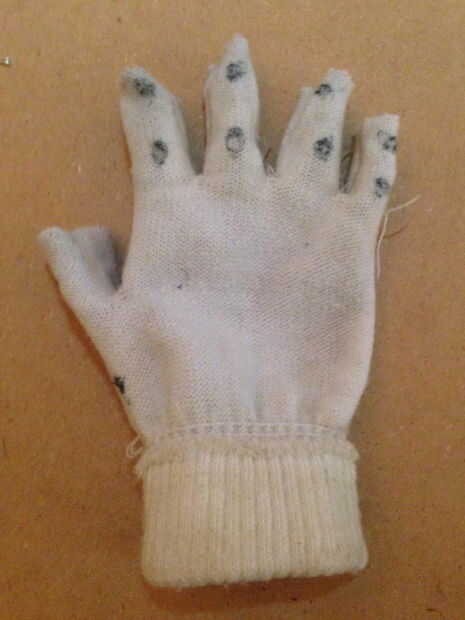

3. Coloque el guante de revés y marque la ubicación de los LEDs, resistencias y photoresistor(s).
4. esbozar las conexiones positivas y negativas en el guante con una pluma. Etiqueta el + y -.
Este paso es especialmente útil b y c circuitos 3D pueden ser un poco confusos.
