Paso 7: Paso 5: conexiones eléctricas
Ahora creamos un circuito para que el sensor flex actuará como el brazo de un divisor de tensión.

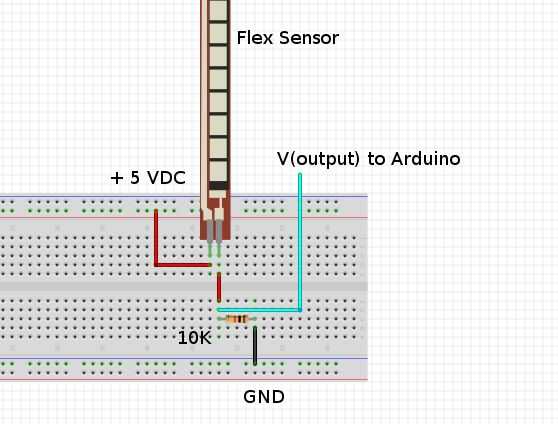

Se puede ver en la imagen de protoboard que un terminal de la Flex sensor está conectado a la fuente de 5VDC +. La otra terminal está conectada a tierra mediante una resistencia de 10K. La salida a la clavija de entrada analógica del Arduino es aprovechada en el cruce de los sensores de la flexión y la resistencia de 10K.

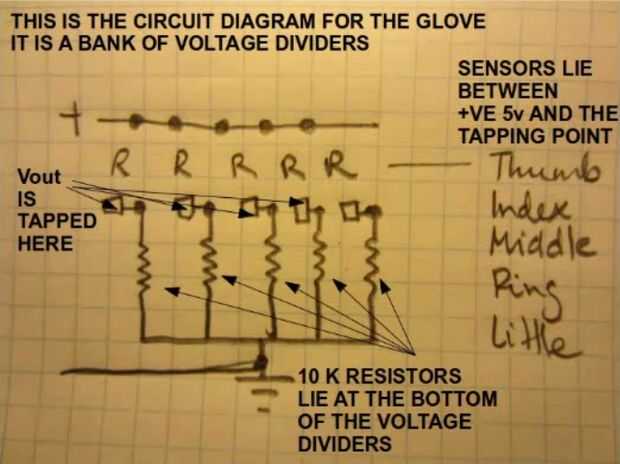

Si usted está haciendo cinco sensores completos en una configuración de guante, necesita crear un banco de 5 estos divisores de tensión en paralelo con los demás. El golpear ligeramente de la salida de cada divisor del voltaje va a un pin de entrada analógico separado en el Arduino.

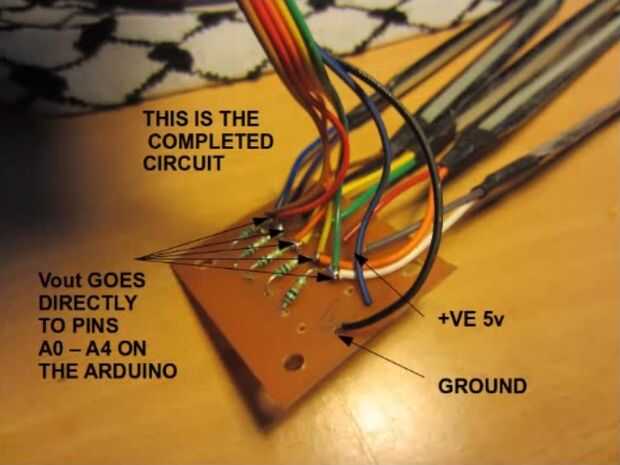

Si usted quiere hacer una especie de permanente más sólida del circuito, puede utilizar el PCB para hacerlo como se muestra en la foto.
