Paso 6: Introducción a la electrónica
Aquí está la parte más difícil de este proyecto. Soldar los cables PCB del teléfono.
Por eso es la parte más difícil es porque si cualquiera de los dos terminales en el PCB obtiene en corto el teléfono entero deja de funcionar. Esta cosa empieza realmente molesto como se puede decir viendo con los ojos desnudos, si realmente se pone en cortocircuito los terminales o no estos son terminales muy muy pequeños y también se encuentra muy cerca uno del otro.
Usé alambre de cobre de 1 mm aislado para soldar con el PCB, ya que son muy flexibles y muy libre de conseguir en corto.

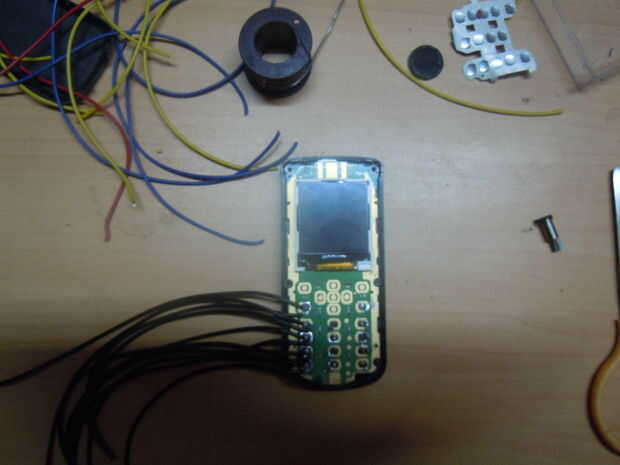

Después de todos los cables estaban soldados a los componentes y mantiene en su lugar con plasti dip, usé un multímetro para asegurarse de que todos los botones estaban trabajando correctamente. Mejor saber ahora en lugar de si más tarde tengo que volver a cablear un dedo. Todos los botones desprotegidos, por lo que había soldado los otros extremos de los cables a tablero del circuito del teléfono. Por lo que no se mezclan primero había etiquetado cada contacto cobre con su número correspondiente.

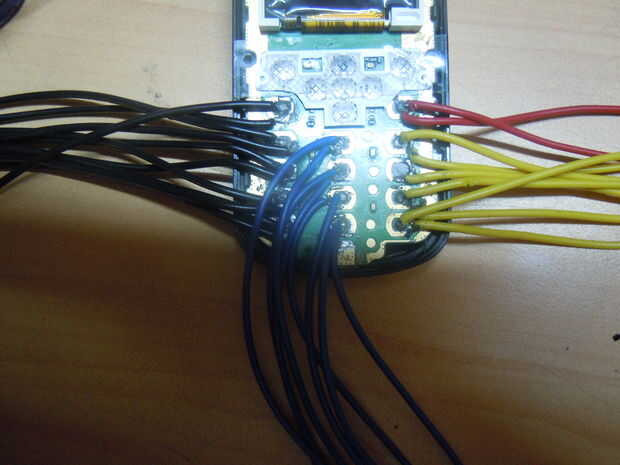

Había iniciado por poner pequeñas gotas de soldadura en cada contacto, luego había hundido los extremos de alambre estañado en los blobs:

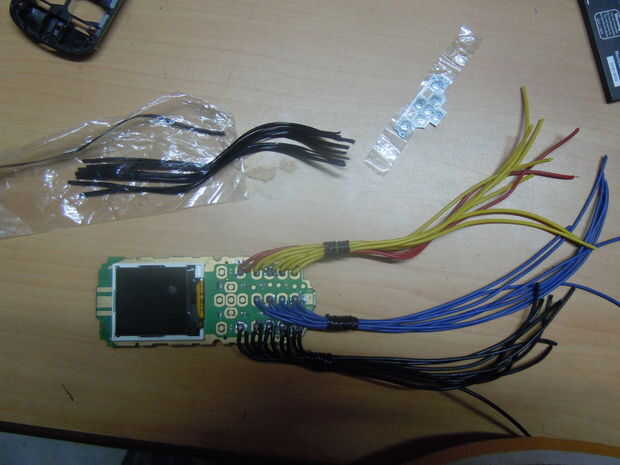

Soldamos otro cable con el contacto de antenas y que un pequeño trozo de hoja de cobre había soldado. Este bit sirve como antena del teléfono. Usé un tubo termo-retráctil para poner en orden los cables. Aquí es cómo se veía el interior del teléfono cuando fue terminado el cableado.
La última parte del cableado engancha la batería hasta el circuito de teléfono celular. Usé el mismo cable de auriculares, asegurándose de que soldar los cables positivo y negativo a los cables correctos. Estos ya están marcados con un (+) y (-) en el tablero, así que no era difícil hacerlo bien.
Después de todos los cables y soldar, poner la cubierta de corte por láser en el lugar sobre el circuito.
Después de estos componentes adicionales fueron soldados, tiré de medidas y geometría de ellos para agregar "viviendas" en la estructura del guante.
Aquí es el producto final de soldado. He utilizado zip lazos para mantener el cable en su lugar para que no se desconecta o vagar aquí y allá,
Para asegurarse de que el modelo encajaría en mi mano, he añadido una imagen de referencia simple de mi mano al modelo CAD. Trazó mi mano en un pedazo de papel y llamó a su lado una línea de una pulgada por lo correctamente podría escala de la imagen. Entonces, ajusta las dimensiones de la raíz de los modelos paramétricos hasta cada parte del guante... como un guante!
Ventajas de diseñar los dedos de esta manera es que el guante puede modificarse fácilmente para adaptarse a las manos de diferentes tamaños. He intentado simplemente el modelo que fácilmente cualquiera puede editar poniendo en sus propias dimensiones de la anchura y la longitud de cada segmento de dedo.
Fase 8:
El guante de cableado

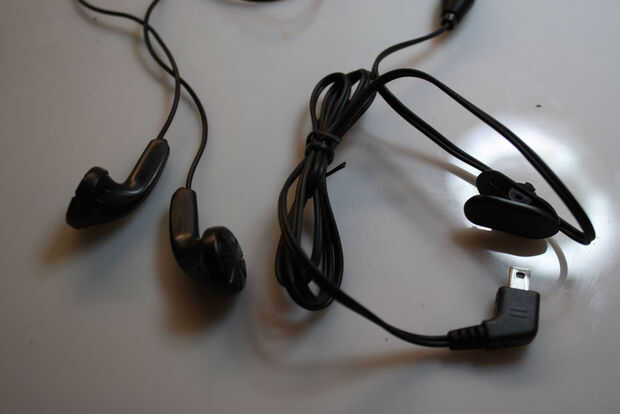

Tengo un par de auriculares que eran de ninguna utilidad para mí ya que tenían un tipo diferente de conector que no encaja en mi teléfono celular. También necesitaba un micrófono y altavoz y tanto de estas cosas fueron incorporados en este.
Así que abrí y había soldado el micrófono y el altavoz con el par de cables.
El micrófono y el altavoz se sueldan al altavoz con cable que recibí de los auriculares sí mismo.
Como soldadura del micrófono es muy difícil tarea de realizar a continuación de las operaciones.
Tocar la soldadura a la pistola de soldar con soldadura de algunos y limpie con una esponja húmeda periódicamente para mantener la punta limpia.
Emparejar los cables con sus respectivas conexiones en el enchufe XLR, los pines en el conector deben ser numerada verde dos pin y tierra al pin uno.
Antes de soldar una conexión, calentar el pin que el cable se conectará con el fin de evitar la soldadura caiga más tarde.
Tire de los cables a través de los ojales en sus respectivos pernos y twist junto con alicates.
Cada pin respectivo del calor durante unos segundos, luego soldar el cable en su lugar por la fusión de una pequeña cantidad de estaño sobre cada conexión y deje que se enfríe.
Colocar todos los cables terminales abiertos
Comencé el guante de cableado seleccionando el tipo de alambre. He probado muchas clases diferentes de alambre y terminó de colocar el cable de auriculares. Sí, como el alambre en su favorito par de audífonos. Este cable es ideal por varias razones: es flexible, de bajo perfil, durable, y cada filamento de cable está aislado individualmente. Es un poco más difícil de soldar debido a la capa aislante, pero merece la pena al final que los cables que no son muy voluminosas y que no se romperá en usted.
Ahora que tenía todas las cosas para el proyecto a realizar me hizo todos los cables de los botones terminales de los dedos y tubería del encogimiento en el PCB conectado mediante hilos de soldadura y el calor.
Por suerte, el celular que utiliza para esta construcción vino junto con un auricular externo que contenía más de suficiente cable para el guante del todo.
Comencé por longitudes de corte de alambre y estañar los extremos de cada uno. Esto permite soldar componentes mucho más fácil. Como dije, este alambre de soldadura puede ser complicado debido a la membrana aislante, así que aquí tenéis un vídeo de cómo se tratan:
Después de estañar los cables, yo soldar dos cables a cada conmutador:
Hice lo mismo para el micrófono y el altavoz. Entonces, coloqué el botones, el micrófono y el altavoz en las cubiertas del guante.
Yo usa plasti dip para fijar los cables en el interior de los dedos. Temporalmente había apretado los cables con trozos de cinta aislante y utiliza un pincel para aplicar el plasti dip sobre ellos. Plast-dip mantiene los cables y prolijo y protege y aísla al mismo tiempo. También usé estas cosas para garantizar el altavoz en el interior del segmento distal del pulgar.
Como asegura los cables con plasti dip, comencé a ajustar los segmentos de los dedos juntos
Además tengo los botones 1 2 3 en mi dedo índice 4 5 6 en mi dedo medio 7 8 9 en mi dedo anular y * 0 # en mi dedo meñique. El disco y desconecte los botones son en el pulgar sí mismo. Haciendo ahora que hice una extensión para mi guante de modo que se ajusta muy bien a mi mano y también conseguir un lugar para esconder mi teléfono en.
La imagen de arriba muestra una pequeña ventana ahí. Esa ventana está formada para ver la pantalla del teléfono. La demostración de pantalla quién llama o qué número estamos llamando. El resto de los componentes en línea, o vienen desde el celular ya hackeado aparte. Ahora que ya tengo todas las piezas del guante es tiempo para que todo lo ves bastante antes del montaje final.
Configurar el altavoz en el pulgar y el altavoz.
