Paso 1: Paso 1: diseño

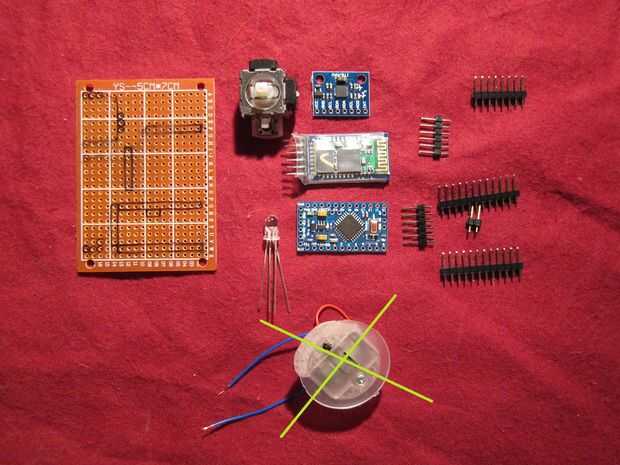

Coloque todos los componentes. Dibujar los marcadores para las patillas de la cabecera.
Notas sobre la colocación de componentes:
Si utiliza un cable FTDI, añadir una fila extra de pines junto a los 6 pines utilizados para programar. Esta manera, vas a tener algo para sujetar el cable para después has soldado en Arduino

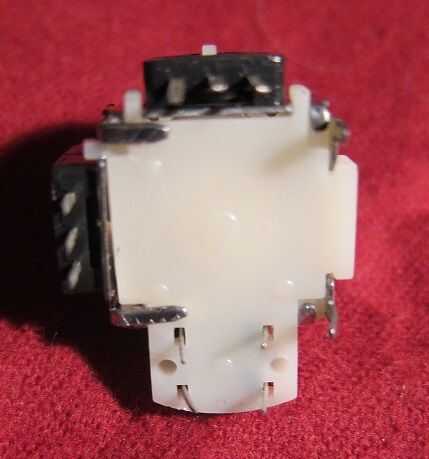

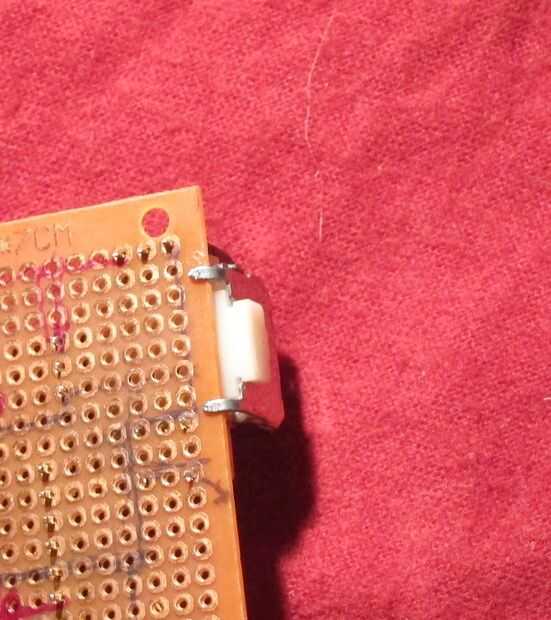

Usted necesitará cortar, doblar o perforar los agujeros para las patas del interruptor análogo para que sea mentira plana. He puesto para que el un lado de las piernas (la derecha, desde la parte inferior) colgar sobre el lado, para ahorrar espacio.
Si pones algo muy cerca del interruptor análogo, colocar la tapa, girar alrededor para comprobar que no llegó a los componentes cercanos.
Si utiliza la disposición anterior, lugar el LED más hasta dejar margen para resistencias (mejor ubicación se muestra una vez que me di cuenta de esto, en el paso 4)
