Paso 4: Paso 4: soldadura de los cables de señal

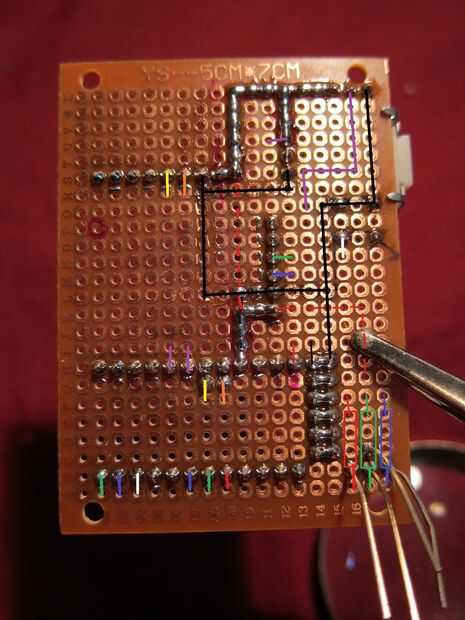

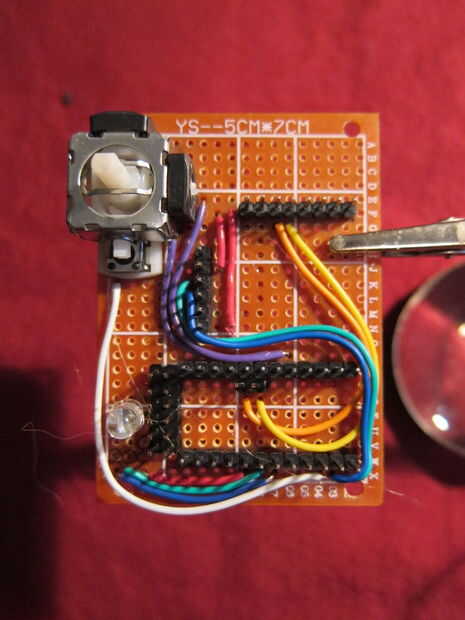

Alambre las conexiones siguientes (colores refieren al cableado que se muestra en las fotos):
Acelerómetro SCL a Arduino A5 (naranja)
Acelerómetro SDA a Arduino A4 (amarillo)
TECLA de Bluetooth a Vcc (rojo)
Bluetooth Rx para Arduino D9 (azul)
Tx de Bluetooth para Arduino D8 (verde)
Señal del potenciómetro horizontal de joystick a Arduino A1 * (púrpura)
Señal del potenciómetro vertical de joystick a Arduino A0 * (púrpura)
Señal de botón de joystick a Arduino D7 (blanco)
* vertical está en el lado horizontal en la parte superior. No te preocupes accidentalmente les intercambio, usted puede cambiar las asignaciones de pines en el código.
