Paso 9: Conexión de los LEDs

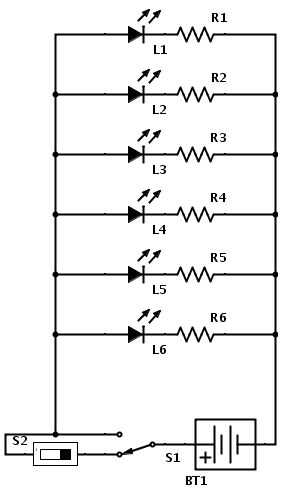

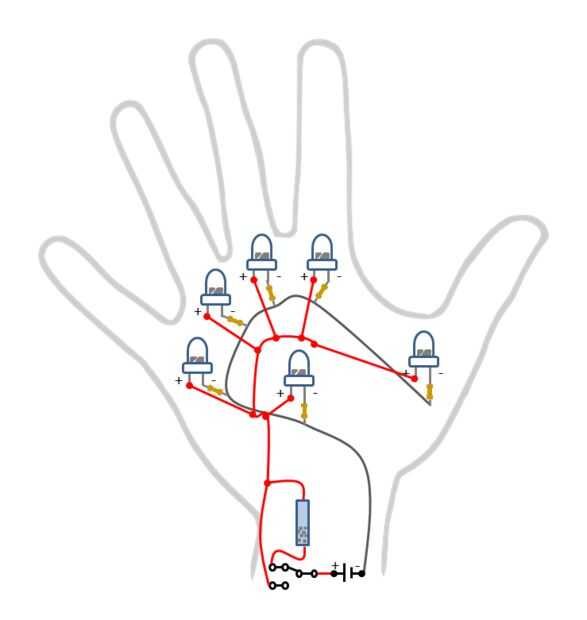

Los cables de los LEDs es bastante sencillo, los seis están conectados en paralelo (por eso parece un poco confuso y desordenado en el diagrama) con resistencias de 1Ω, el interruptor SPDT y el interruptor de posición. Es de la fuente de alimentación dos pilas AAA en un soporte de la batería que proporciona 3V de alimentación, que es equivalente a la energía de la gota en cada LED (por lo tanto, las resistencias de 1Ω). Podría definitivamente usar pilas AA o de 9V, simplemente ajustar las resistencias si tu fuente tiene un diverso voltaje. He incluido imágenes del esquema y un diagrama esquemático de una mano.

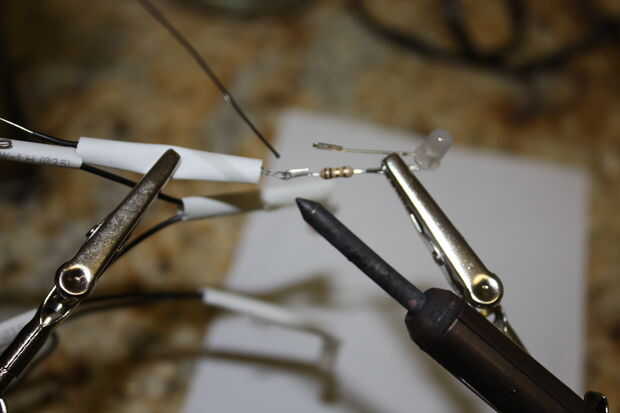

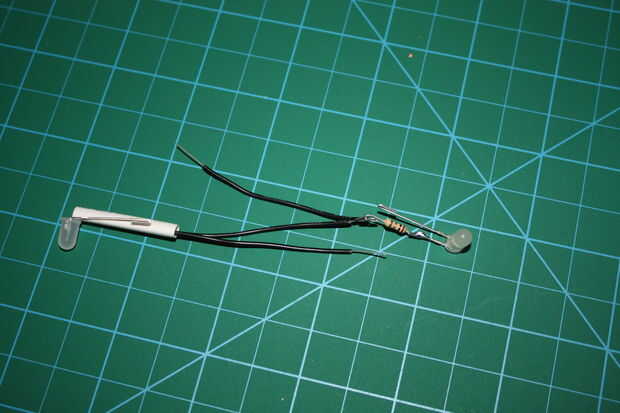

Antes de soldar he cortado todos los cables, colocados al shrink wrap tubería y vinculados a todos mantener las conexiones para proporcionar un fuerte. Después de soldar me había probado el conjunto luego sellar todas las conexiones con el calor tubería de encogimiento. Puedes ver los componentes básicos de cada LED de las imágenes y cómo se unen. Una vez que estaban todos "cadena Margarita" juntos, los extremos de los cables positivo y negativo conduce fueron todos Unidos a sus respectivos homólogos en el diagrama de cableado soldados y envuelto. He probado todo antes de cada soldadura sólo para asegurarse de que fue atada con alambre todo correctamente.
