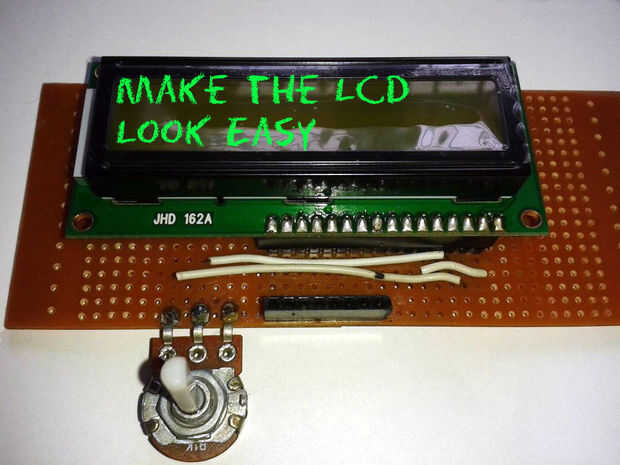

Paso 5: Hacer la mirada de LCD fácil
Un módulo de pantalla LCD 16 X 2 tiene 16 pines pero sólo necesitamos 8 terminales incluyendo el + 5v y GND líneas así que tenemos a solo 6 pines que va a los pines digitales del Arduino. También necesitamos un potenciómetro de ohmios 1 k controlar el contraste de los caracteres que se mostrará. Así que es mejor que se vea fácil y transformar la complejidad de 16 pines a tan solo 8 pines.
Permite comenzar
Objetivo:- Para hacer una Junta de rotura fácil de conectar el módulo de LCD 16 X 2
Cosas necesarias:- [Revisa las imágenes de la lista de piezas]
• 1 x General propósito 16 X 2 LCD módulo [usé JHD 162A] (imagen 3)

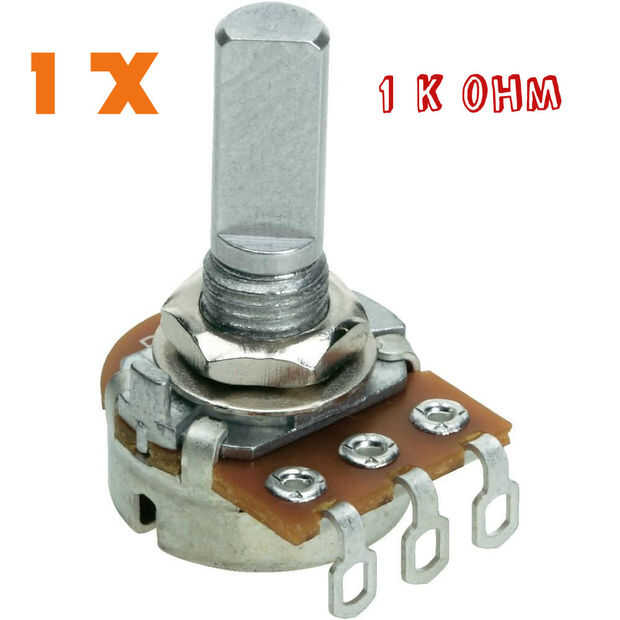

• 1 x 1 k ohmio potenciómetro. (imagen 4)

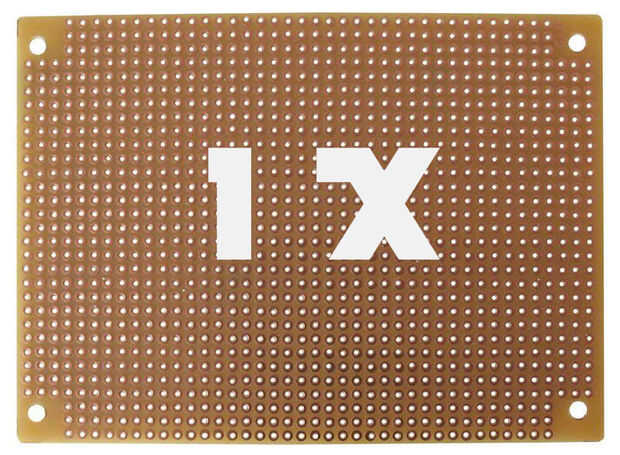

• 1 x Junta Perf (imagen 5)

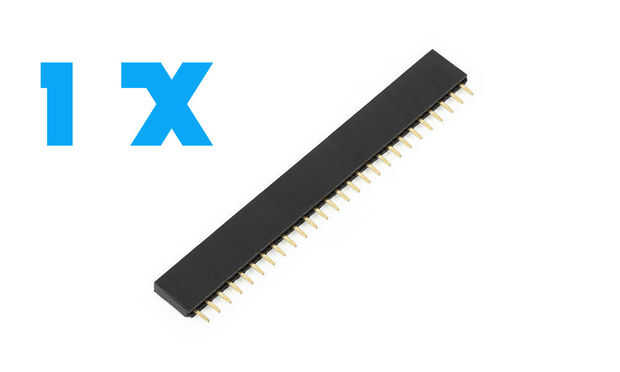

• 1 x 40 Jefe femenino del pin (imagen 6)
• Los cables pequeños [si procede]
• Obviamente, soldadura, soldadura de hierro, fundente
Procedimiento:-

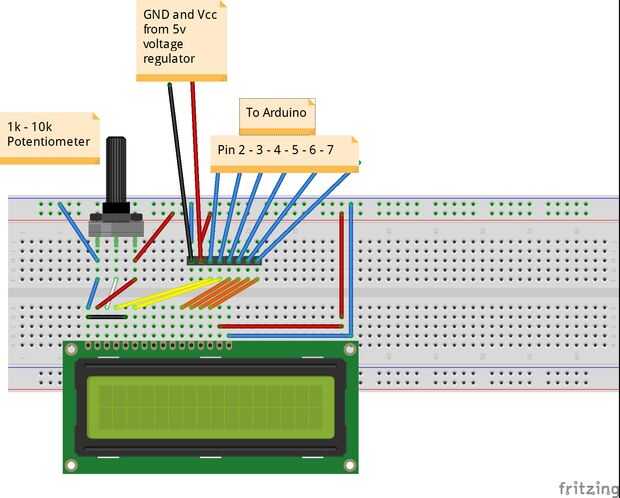

1. check out la protoboard ve del circuito (imagen 2) y el prototipo en el tablero de perf
2. te sugiero en primer lugar para decidir y hacer un diagrama áspero de cómo vas a conectar en el tablero de perf.
3. soldadura en consecuencia y siempre recuerde soldar habilidades se adquieren a través de la práctica y no por aprendizaje.
4. Utilice los cables si es necesario.
Este LCD se muestran la temperatura de ambas manos, recuerda que cosió la temperatura sensores LM-35 a los guantes en el paso 3. También nos ayudará a saber el modo en que nos encontramos, es decir, automática o MANUAL
Sí, estos guantes tendrá dos modos de intercambio, AUTO y MANUAL, en el siguiente paso vamos a hacer un módulo para el control de los TECs (termoeléctrica) desde el paso 1 a cualquiera de los dos funcione en modo automático o MANUAL
Espero su muy interesante, mantenerme informado con sus comentarios.
