Paso 6: Control de mano izquierda
¡Qué te parece! No es bastante interesante. Estamos metiendo algunas cosas de electrónica seria, derecha. Pero créeme cuando te digo "no es tan grave".
Permite conocer acerca de este paso.
El módulo que vamos a hacer en este paso se va a ir en el brazo izquierdo. Habrá dos interruptores; uno de ellos se utilizará para hop modos es decir, AUTO y MANUAL y la otra se utilizará para activar el efecto de calentamiento o apagado mientras esté en el modo MANUAL, y todos estos datos se enviarán sin cables a la derecha incluyendo la temperatura, que será más aparezca en la pantalla
Objetivo:- Para hacer un tablero de control para controlar el modo de los guantes.
Cosas necesarias:- [Revisa las imágenes de la lista de piezas]

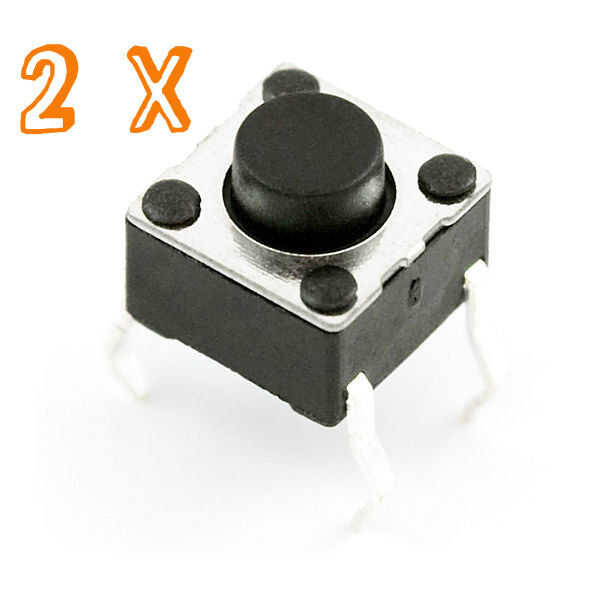

- 2 x Simple botón (imagen 3)

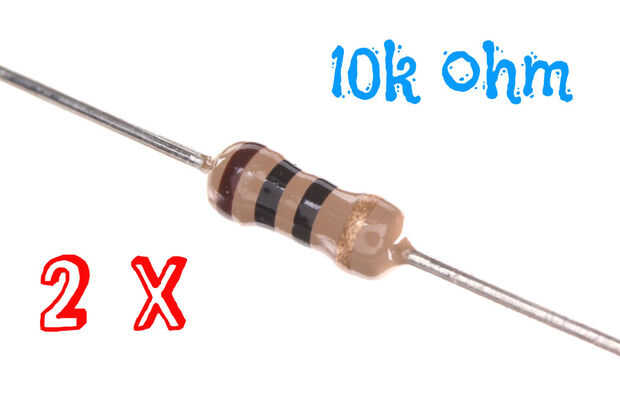

- 2 x 10 k Ohm Resistor (imagen 4)

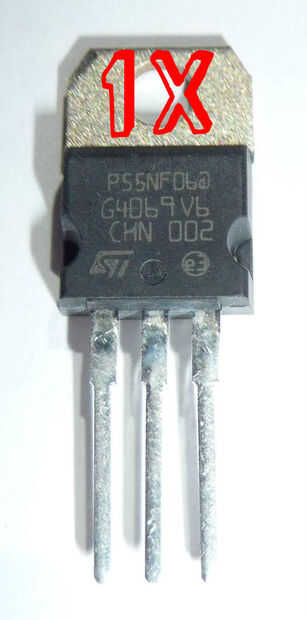

- 1 X N-tipo MOSFET - P55NF06 (imagen 5)

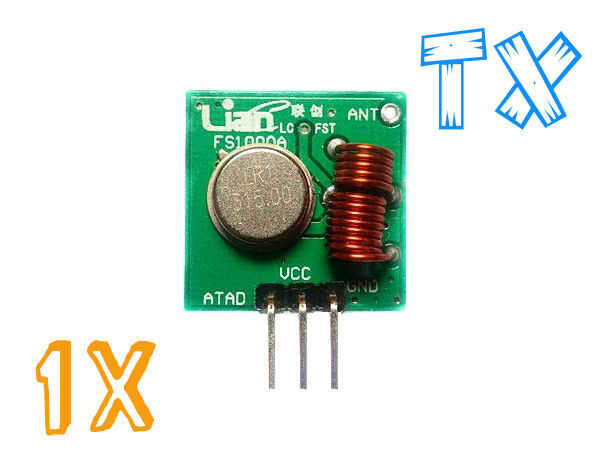

- 1 X RF - módulo TX (imagen 6)
- 1 x Junta Perf (imagen 7)
- 1 x femenino encabezado (imagen 8)
- 1 x Junta de pan (opcional)
- Flujo de soldadura la soldadura, soldadura de hierro,
Procedimiento:-

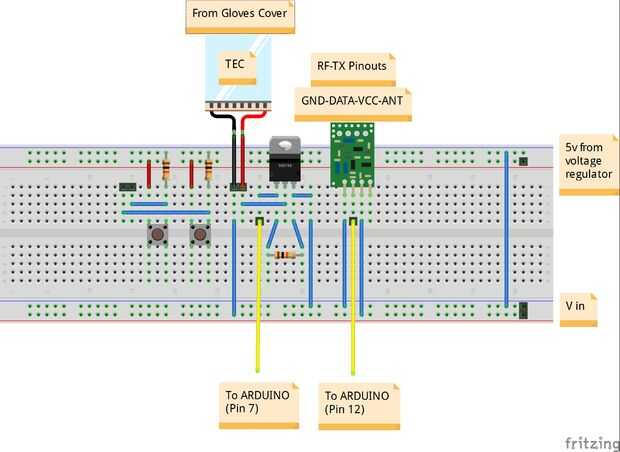

- Primero te sugiero para ver imagen 1 y prototipo de la misma en el protoboard.
- Luego traza el mismo circuito en un pequeño trozo de la Junta de perf. Tratar de hacer tan pequeño como sea posible al igual que lo hizo (imagen 1)
- Como anteriormente dicho que soldar es un arte , así que cuanto más practiques más perfecto que se convierte.
En el siguiente paso vamos a hacer el circuito de la mano derecha. Tan fácil como esto paso algunos soldadura habilidad necesaria y conocimientos de electrónica básica.
Y otra vez, por favor dejo opinión y comentarios
