Paso 4: El Hardware

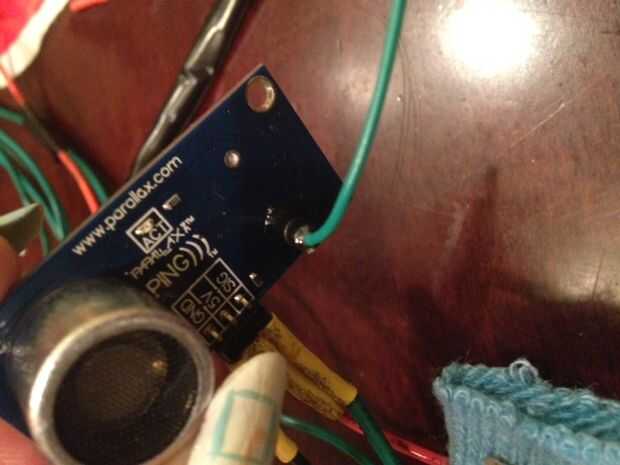

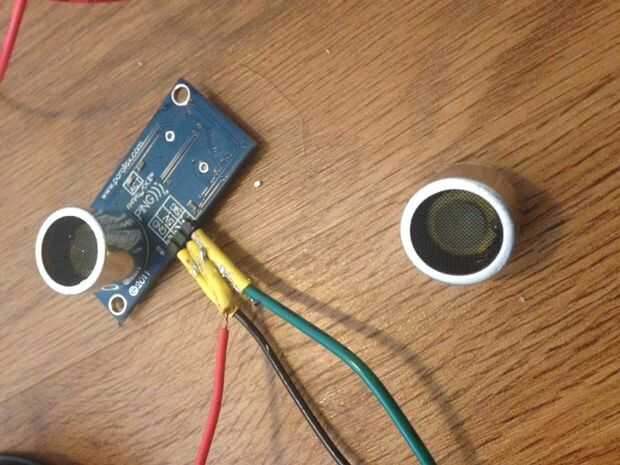

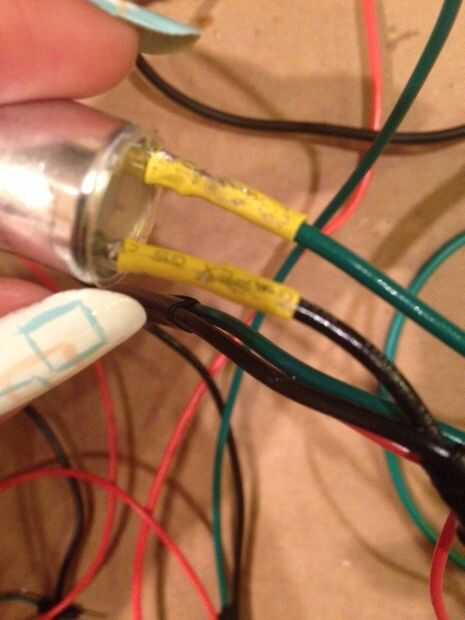

La forma que el sensor es utilizado en este proyecto es en dos partes. El sensor real y el receptor (a la izquierda) estará en la mano izquierda. La parte difícil es soldadura apagado del transmisor (a la derecha) sin quemarse el chip. Es muy útil tener manos extras cuando se trata con esta pieza. Otra cosa que ayuda es un vacío de soldadura. Es simplemente un tubo con una bombilla en él y lo chupa hasta la soldadura una vez que se pone caliente y liquida. Si lo hace de esa manera que usted podría probablemente separar los dos en cuestión de minutos. Solo, me llevó unas horas, porque tenía que dejar de una vez pensé que el chip estaba poniendo demasiado cachondo. Por suerte no quemarlo. Al soldar el suelo al transmisor, es un diente con un negro de base, así que ese diente era tierra. La otra punta tiene un alambre muy largo para volver al acelerómetro, por lo que puede detectar en sí mismo. Debe ser de envergadura por lo que todavía puede propagar sus manos tan lejos aparte como usted quiere.
El arduino:

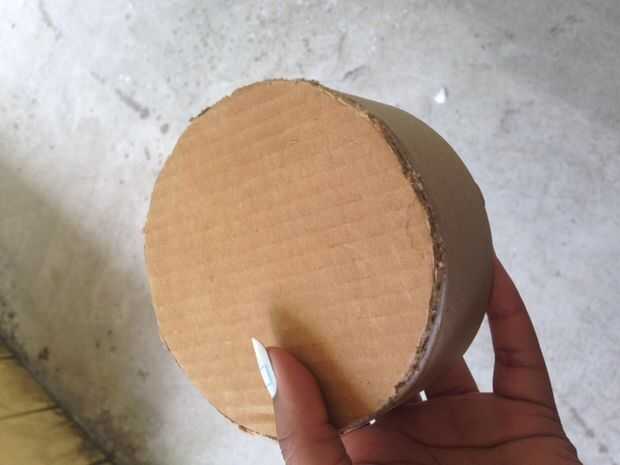

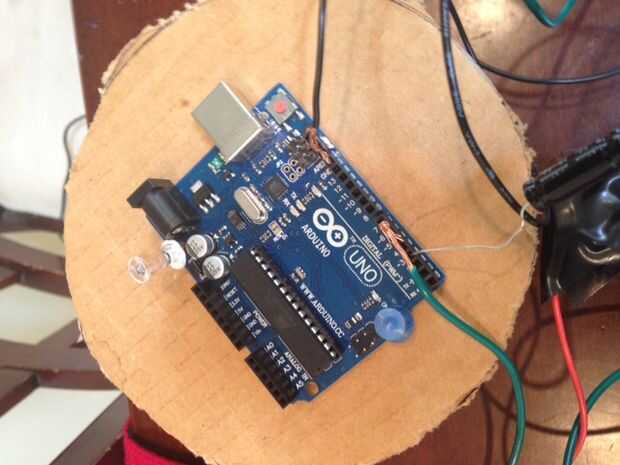

Una vez empieces a soldar y si haces como yo y quiere conectar cosas a la arduino como vas, va a estar moviendo un poco. Así que pienso montar mina. Acabo de encontrar un trozo de espuma de poliestireno con cartón unido a él, cortado de una forma lo suficientemente grande como para que pueda caber en y utiliza chinchetas para conectar arduino a él.
El acelerómetro:

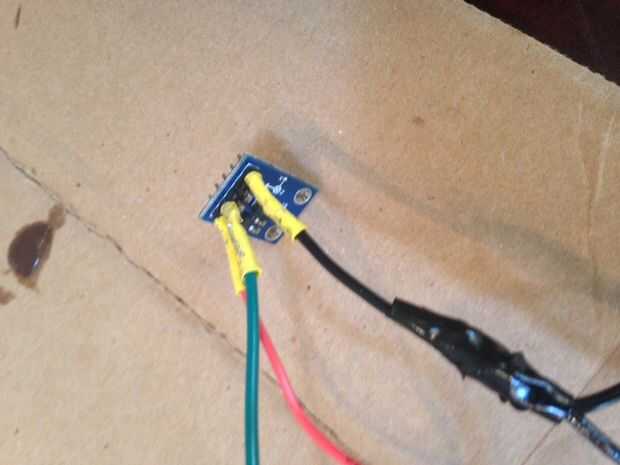

Tenga cuidado cuando busque un acelerómetro a utilizar. Cometí el error de ordenar que no monta cualquier cosa todavía. Es aproximadamente tan grande como una uña, que, cuando aún está en la carcasa. Cuando usted toma el chip real lo es probablemente del tamaño de un diamante en un pendiente. También tenía un acelerómetro de tres ejes pero el instructivo original trabaja con uno. Sólo acabé usando el eje x y por supuesto el poder y la tierra.
