Guardapolvo de eje para la máquina de fresado CNC Mini (2 / 9 paso)

Paso 2: Medir tus franjas (cubierta superior)

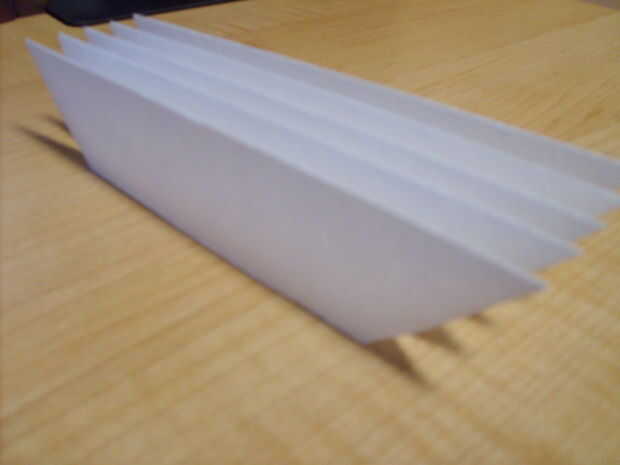

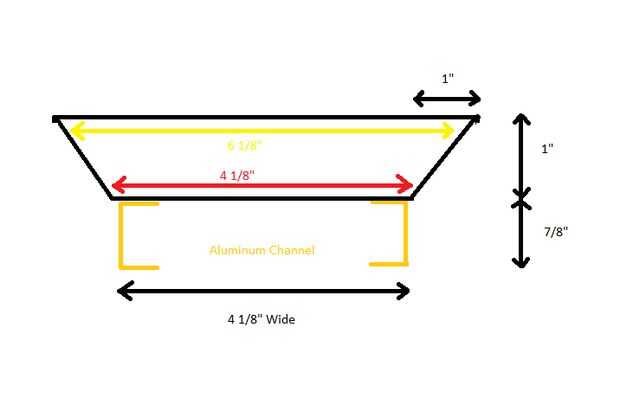

Primero debes medir el ancho del eje. El mio es 4 1/8" de ancho, así que colapso la cortina de la ventana para que sea una barra comprimida de tela y dibuja la forma. Medir a lo largo de la parte inferior de la tela 4 1/8"(suya puede ser diferente, ya que mi canal de aluminio no tiene las mismas dimensiones que Honus tiene para su máquina cnc.

NO MIDA DESDE EL EXTREMO DE LA CORTINA DE VENTANA, ES NECESARIO TENER TELA EXTRA A CADA LADO;

Leyendo antes de hacer cualquier cosa sin embargo.

A continuación medir un extra 1" a cada lado; Esto es para montar las tapas laterales (la cortina de la ventana que tengo tiene 1" pliegues. Si su cortina tiene dobleces de 1/2", sólo mide un extra 1/2" a cada lado).

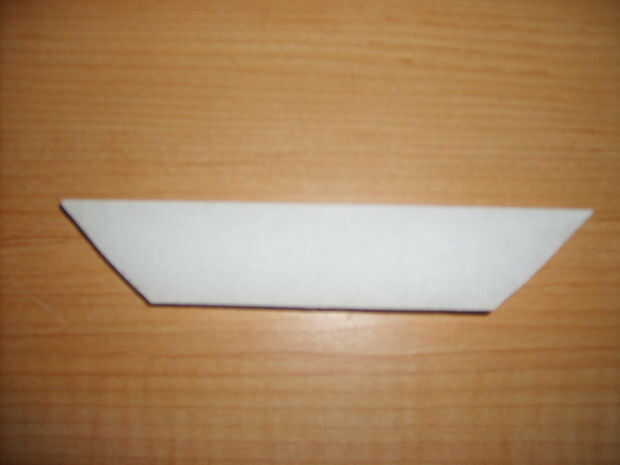

Dibujar una línea que conecta la fila inferior, que es 4 1/8" largo de la parte superior la fila que terminaría 1" hacia el exterior. Recórtalo y ahora tienes una pieza que se ve así:
