Paso 2: El segundo obstáculo (qué y cómo para)
El agua es ahora en tres canales.
Aquí debe tirar una cadena y el agua supervisar el agua en el canal correcto. Sin embargo cuando lo haces no wull delmismo, lo no terminan en el colector de agua del carenado con el resultado que usted se moje! Después de que el agua es recogida por el colector de agua el agua es gerappelleerd más abajo e inclinado en el otro recipiente.

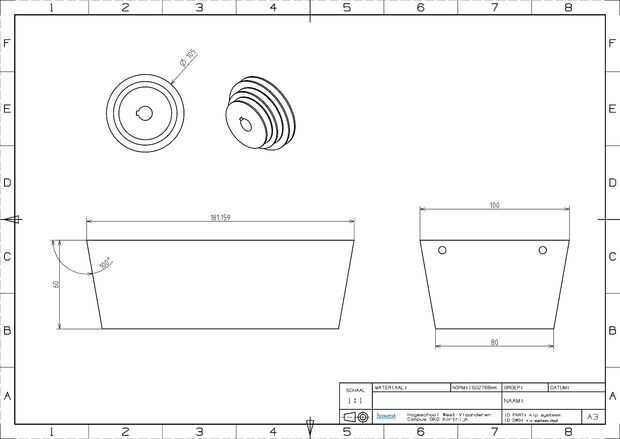

Aquí hay se ser principalmente trabajó con placas de aluminio y placas de madera que se montan en un receptáculo (colector de agua). También utilizamos una polea estándar (véase drawing3) tubo de metal hueco diameter18 * 250 (ver dibujo 11), cuerda y un tray(drawing3) de plástico.
LO QUE USTED NECESITA
materiales
· 180 mm de acero del eje (hueco)
· Pegamento
· Tornillos
· Cuerda de nylon delgada
Utilidades
· Taladro
· broca para madera de 2mm

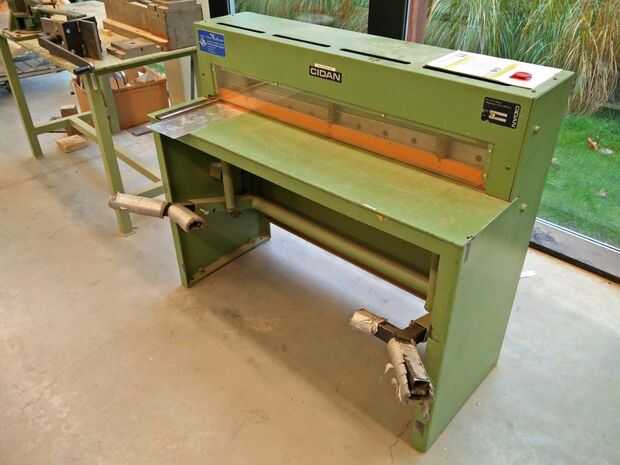

· flexión de la máquina y la máquina de corte de placa (ver última foto)

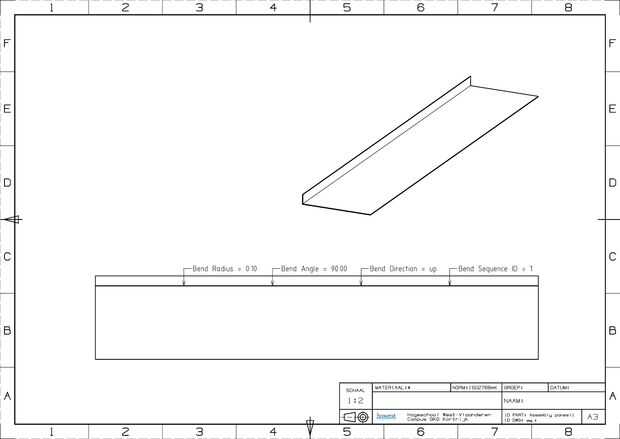

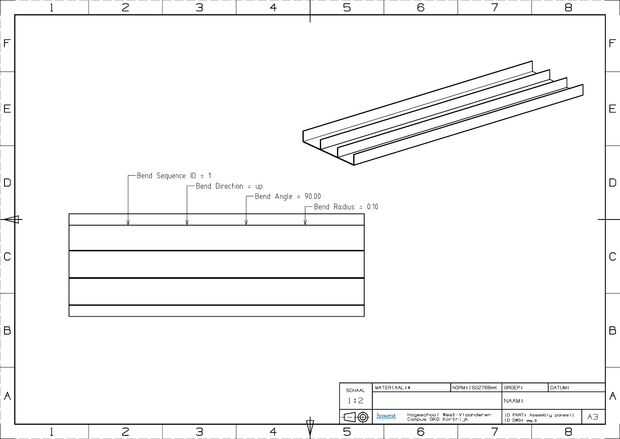

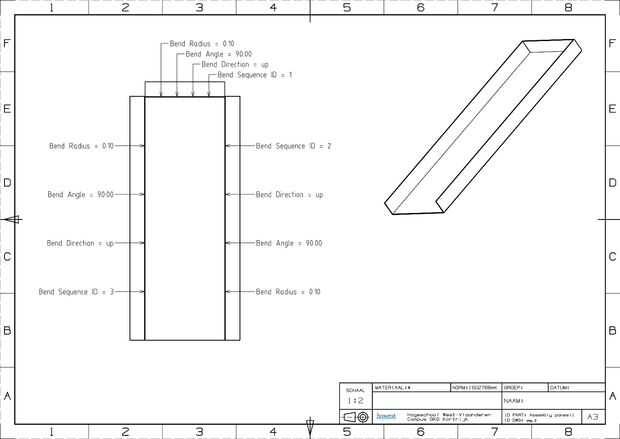

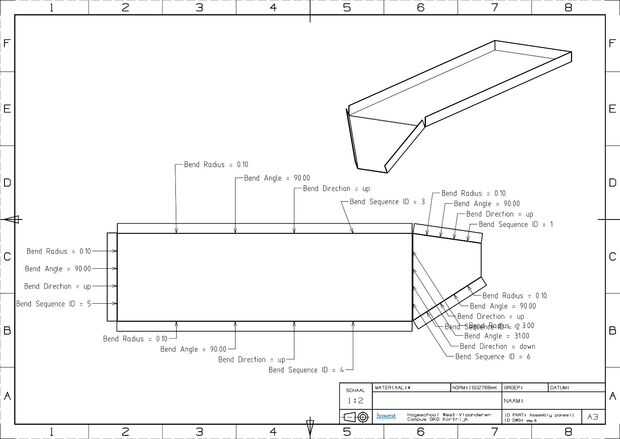

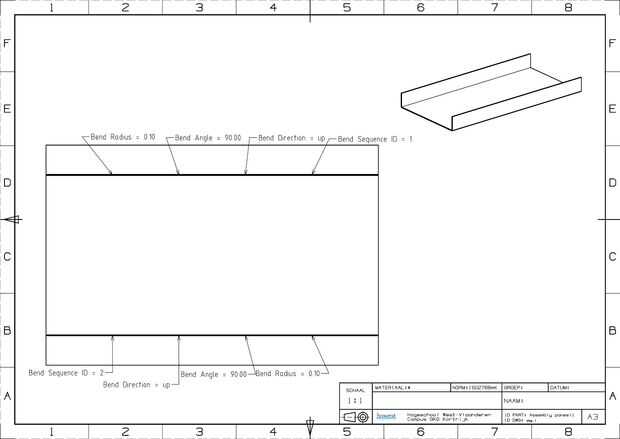

Cuando el agua alcanza la parte superior wil caen en los canales. estos canales están hechos de chapa de 0,8 mm. utilizar la dobladora para hacer estas piezas. Utilice tornillos para poner en el panel.

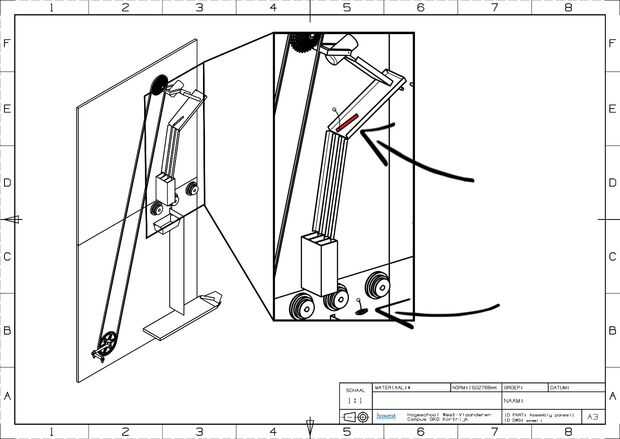

Como se puede ver en el primer dibujo estoy usado una placa guía (dibujo 1 piezas roja) de 80mm a 20mm con un agujero a través para conectar un cable que a través de un orificio de la placa y placa trasera hacia atrás allí obtener picada por el mismo plato donde se encuentra la manija del sistema reppel (véase drawing1)
Esto tiene como objetivo que usted tiene que tirar en la palte de guía en la dirección correcta para el control del canal, la placa también siempre devuelve un resorte, que se une a la cara plisada de la bandeja.

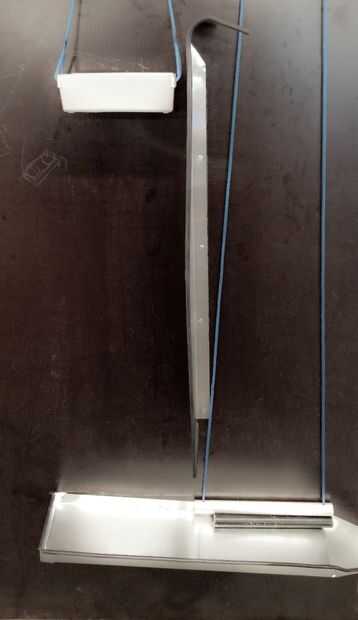

La bandeja es gerapeleerd abajo. Donde un bar Unidos a ambos lados de la cuerda. Esta cuerda es entonces conducido puerta de poleas cuerda (ver foto) y en ambos lados de la bandeja (ver ficha).
Entre la varilla y la palabra receptáculo a una placa montada barrera transparente FOR A para parejas al juego. La palabra descenso gerappelleerd de bandeja, es decir, puerta puede inclinarse a la varilla de inclinación también ver video.

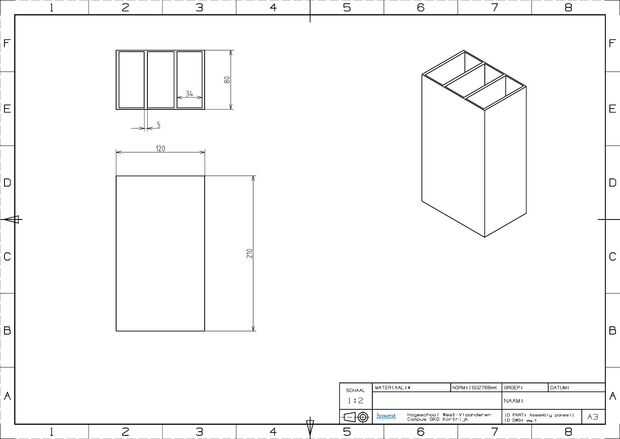

Cómo : ver dibujo técnico.
