Gubia de torno lo bueno y barato (herramienta de Oland)

buenas marcas son caras; pero no esta! Yo estaba feliz de descubrir esta herramienta gran torno DIY. Se llama un Oland herramienta http://www.aroundthewoods.com/oland.shtml fue inventado en la década de 1970 por Knud Oland.

Sabiduría común nos dice que no puede tenerlo todo; usted debe escoger entre tres factores: usted puede tenerlo barato, alta calidad y fácil; pero usted puede elegir solamente dos de cada tres.

Pero con la herramienta de Oland usted puede tenerlo todo!

Esta herramienta es barata de hacer, fácil de usar y funciones. Construir esta gubia involucra regular tienda herramientas y materiales comunes, de bajo costo.

Las partes son:
-un taco grande (libre de la pila de chatarra, podría incluso sustituir esto con un trozo de 2 x 4)
-una varilla de acero 16 mm X 30 cm (18 "x 3/4"): 300 yenes

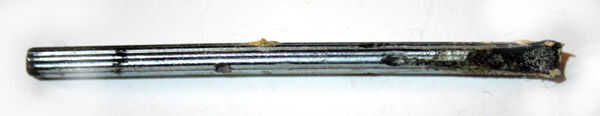

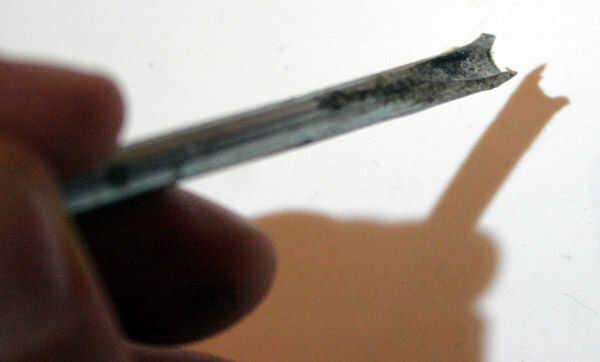

-una cuchilla de torno de 6mm (1/4") (de un torno de metal): 2000 yenes pero probablemente el modo más barato en su país. Esto era demasiado caro para mí usé un clavo de concreto acero endurecido en su lugar.

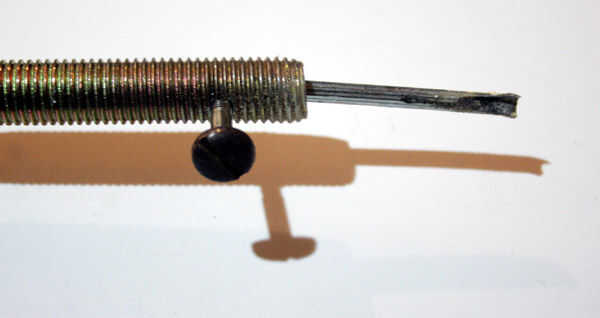

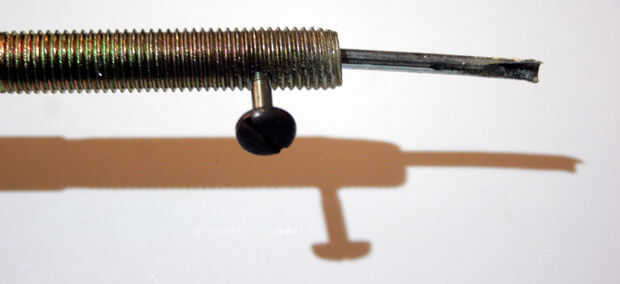

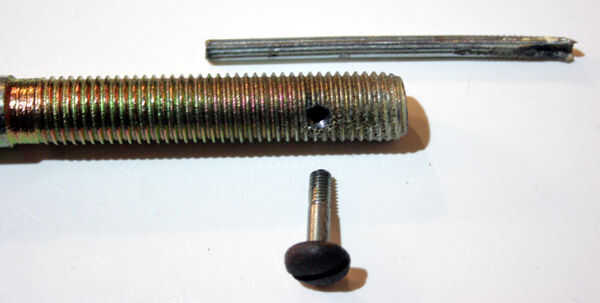

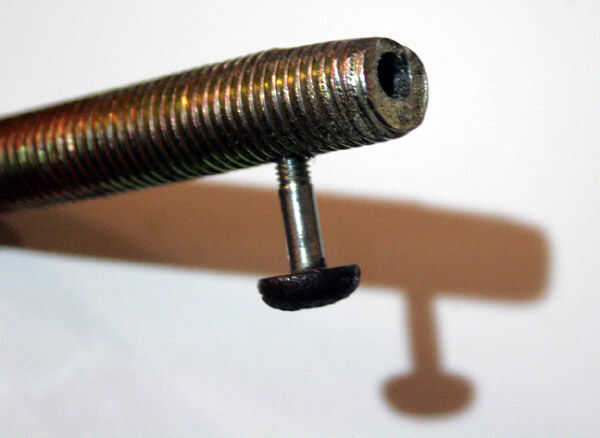

-un tornillo de máquina de hilo de 5mm.8 (o un 1/4 x 20 hilos): probablemente hay uno en el bolsillo ahora mismo.

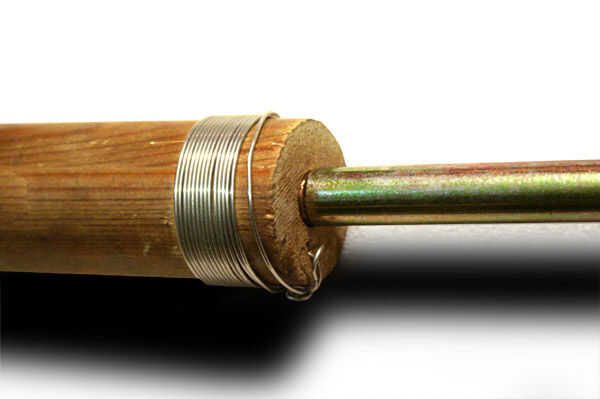

-2 metros/6 pies del thickish 1 ~ 2 mm 1/8 ~ 1/16 alambre de acero: muy barato
= No mucho dinero.

Las herramientas son:
-drillbit el mismo ancho que la varilla de acero (para perforar madera).
-mechas 6mm o 1/4"(para perforar acero)
mm-5.8 o 1/4 x grifo rosca 20
mm-5.8 o 1/4 x 20 t. grifo (Mothflavour2 sugirió una solución para que no se necesita un grifo tocando fondo ver paso 4)
-broca adecuada para el tamaño de su grifo.
-un taladro
-un molino con una rueda estrecha.
Eso es todo amigos!

Ver la cosa en acción en mi torno accionado por el pie:

Recuerde que publicar las fotos de su de en la sección de comentarios.
