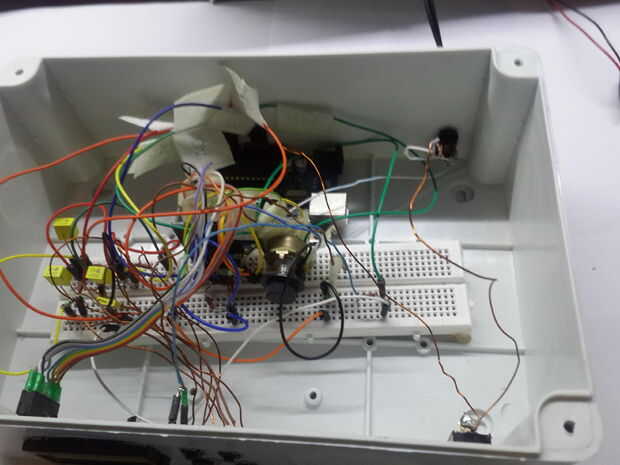

Paso 9: Todo en la caja de cableado
Así que después de soldadura se lleva a cabo, y todas las piezas estén en su lugar que podemos empezar todo cableado, enchufe de potencia son dos cables, antes de conectar tienes que comprobar que uno de sus cables es positiva y que uno es tierra (negativo), probar conexión batería de 9V y usar el multímetro, así que después de haber identificado los cables puedes seguir el cableado. Conecte el cable positivo on/off cable primera de interruptor y conecte el segundo cable del switch al pin de Vin de Arduino de encendido-apagado, conecte el cable negativo (tierra) del enchufe al pin Gnd de arduino (ADVERTENCIA: Añadir un diodo pin de Vin de Arduino, ya que si se invierte la polaridad, dañarás tu arduino). Si lo desea también puede descargar el circuito:
