Paso 4: cableado

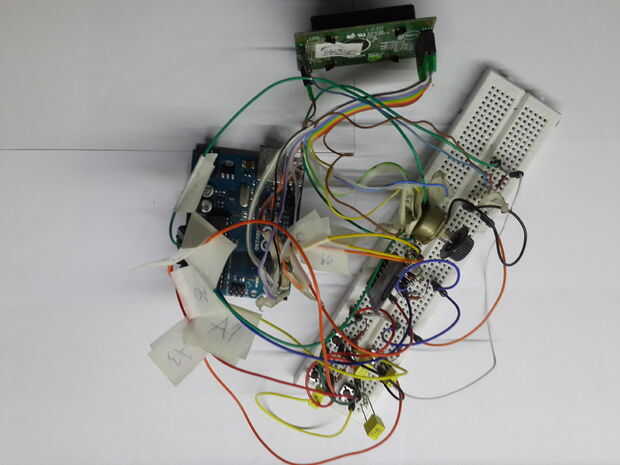

Por lo que el cableado es "simple", ver diagrama esquemático para el circuito. En primer lugar conecte Conecte LCD (ver paso 3 para el tutorial y prueba), tarjeta SD (ver paso 4 para tutorial y prueba) y luego conecte el botón, usted necesitará cuatro botones: arriba, abajo, izquierda, derecha, cuatro condensadores (he usado ~ 300 nF) contra rebotes y cuatro ~ 1 a 10 kOhm resistencia (puede utilizar cualquier resistor cuyo valor es mayor que 1 kOhm) para conexiones a tierra. Ver parte inferior de este paso para descargar el circuito, se dibuja en un programa llamado Fritzing, así que para abrirla, tienes que instalar este programa, después de la apertura podrás ver el circuito en protoboard (he usado muchos protoboard para hacer sencillo porque en 1 protoboard grande sería más difícil de entender), puede hacer clic en cada resistor/capacitor y otras piezas para ver su valor , o nombre de la pieza, después de que usted termine el cableado, vuelva a revisar todo, y si todo está bien entonces usted puede continuar.
