Paso 7: lavadora
Recuerdo a principio de este tuturiol cuando describí cómo chips ahora están utilizando bolitas de soldadura en lugar de contactos (BGA después de todo significa Ball Grid Array). Si nunca has soldado, usted sabe que por lo general, hay un límite a cuánto y cómo mucho calor puedes poner soldadura a través de antes de que obtiene 'residuos' y no fluye y ya no tiene ese hermoso brillo de plata, pero algo una capa pálida, grisácea. En estos eventos, generalmente sustituir la mala soldadura con soldadura nueva/buena. Reballing es exactamente eso.

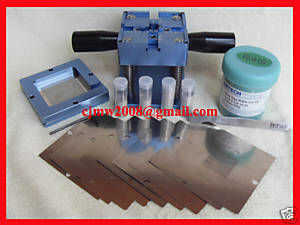

En Resumen, el proceso, implica realmente quitar el chip de la placa (tienes que conseguir hasta 220 + grados otra vez y esta vez tire el chip apagado mientras que la soldadura es líquida). Una vez retirado, puede utilizar una combinación de flujo (para distribuir el calor más eficaz), trenza de soldadura (absorbe el estaño derretido en una cinta de hilos de cobre trenzados) y el soldador/lápiz para limpiar completamente ambas superficies (procesador y board). Una vez limpio, aplicar una plantilla con un montón de agujeros al chip (generalmente con soporte o plataforma de algún tipo), y entonces usted puede sacar granos casi microscópicos de soldadura (podría sugerir que va con la soldadura plomada esta vez, ya que los problemas son más probable falla de soldadura sin plomo?) en los orificios de la plantilla, calentar la soldadura a la temperatura de fusión (alrededor de 220 otra vez) y una vez fraguado, quitar la plantilla dejando las bolas derretidas en posición correcta para el procesador. ENTONCES debes reemplazar el chip en la placa y otra vez lo lleve a temp para derretir la soldadura nuevo a junta (como reflujo, esto sería un 'flow' supongo jeje). Oh, sí, generalmente para ello a la gpu y cpu para cubrir sus bases en el mínimo. Podría hacer la ram también. Contar con el kit de reparación funcionando cerca de $150 (incluye plantillas, balled soldadura, flujo y otras herramientas). Con esta compra, probablemente podría reball múltiples procesadores (y que es la única manera de hacerlo vale la pena cuesta sabia!). Video que muestra el proceso es en el http://www.youtube.com/watch?v=97nxZwHG5bA chico desde el principio hasta el final (sólo chip) en unos 10 minutos, pero un aficionado será probablemente tarda mucho más tiempo.
