Paso 5: Mi proceso - desde la ideación a diseño Final

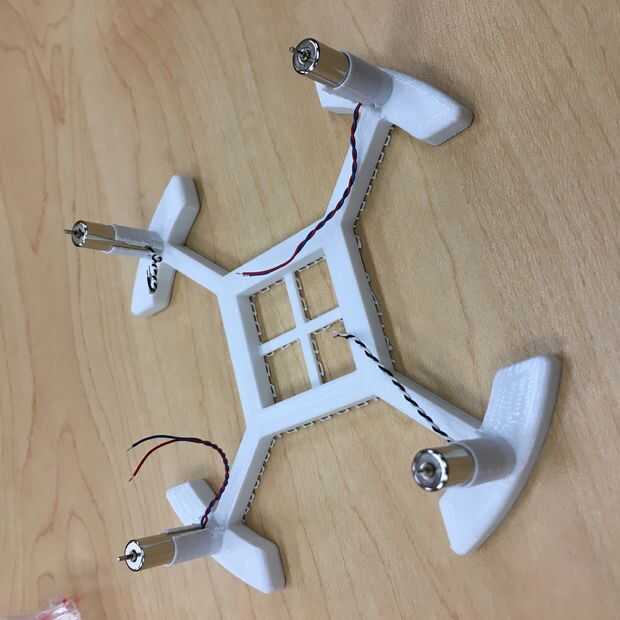

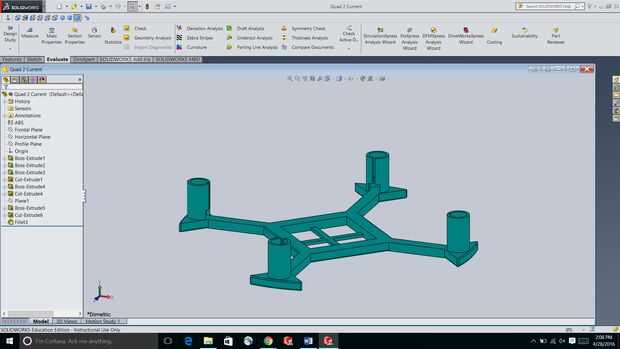

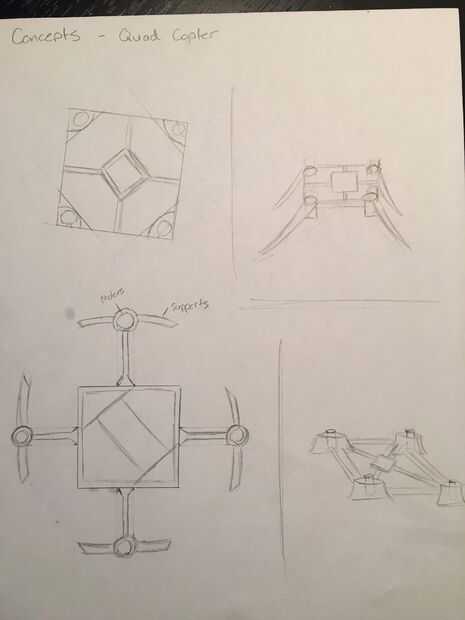

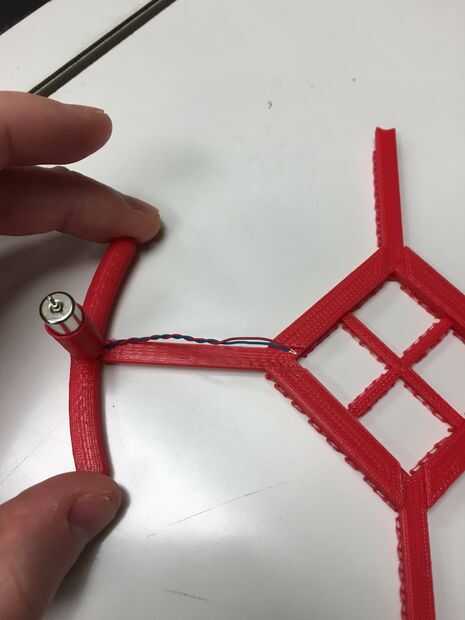

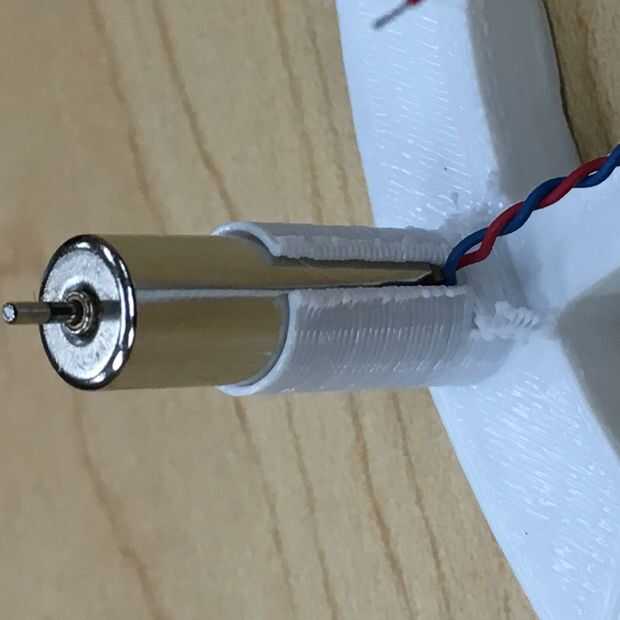

Aquí están mis bocetos de ideación, modelo conceptual, primera iteración (rojo) y Final diseño e impresión (blanco). Para mi modelo conceptual intenté utilizar algunos aspectos de los cuatro bocetos de ideación. Como se puede ver, mi primera iteración (rojo) tenía algunos problemas de durabilidad. El propósito de mi primera iteración fue probar la idea general y el diseño de mi quad. Podrian decir inmediatamente que los asientos para los motores eran demasiado delgados y se rompen fácilmente. Al ver esto me ha permitido hacer algunos cambios en Solidworks para mejorar la estructura y durabilidad. También decidí reducir peso Acortando distancias y también hice pequeñas ranuras para el cableado (véase cerca imagen de motor en asiento). Esta ranura pequeña permitida cierto margen de maniobra con la colocación del motor. También, asegúrese de ajustar el % de llenado de la impresión, hará que tu quad frágil y demasiado añadir demasiado peso (alrededor 20% debe ser bueno).
Puntas para cautines:
Azul/negro - negativo ( - )
Rojo/blanco - positivo ( + )
Cada motor tiene un sentido determinado para esta configuración de soldadura, ya sea hacia la derecha o hacia la izquierda. Mi quad era capaz de volar con todos los motores girando hacia afuera desde el centro en lugar de hacia adentro. En referencia a la imagen con las indicaciones de motor mi microchip estaría enfrentando al noroeste. También, asegúrese de que garantizar su microchip (utiliza una goma y cinta de doble cara para fijar la batería.) porque tiene una función de equilibrio automático y reacciona basado en la inclinación de la viruta.
Buena suerte y feliz vuelo.
