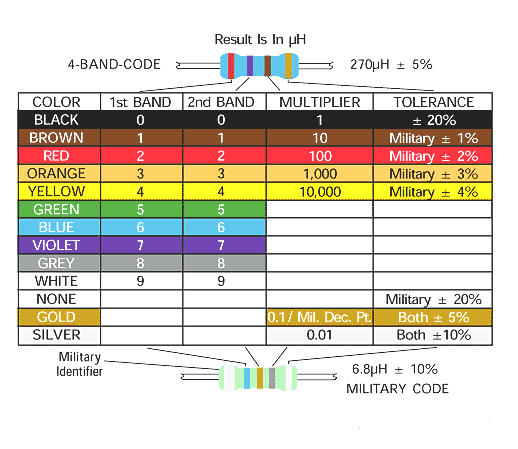

Los códigos de color de inductores son idénticos a la de una resistencia así que si estás familiarizado con resistencias esto debe ser muy fácil
la parte difícil es recordar que los resultados de esto estará en microHenrys, no sólo de Henrys
Primero romper las bandas. La última banda es la tolerancia y la banda derecha antes de sea el multiplicador. Las otras bandas son los números
así que la manera más fácil será mostrar un ejemplo. Decir que tenemos los colores marrón, naranja, marrón, negro
Significan que el inductor tiene un valor de:
MARRÓN - NARANJA - MARRÓN - NEGRO
1 3 X10 +/-20%
Así tenemos 13 x 10 +-20%,
significado a la inductancia es 130 Henrys micro con una tolerancia de 20 por ciento, o en otras palabras, nuestra inductancia real puede estar en cualquier lugar entre 104 y 156 micro Henrios.
Muy sencillo, usted puede encontrar algunos tutoriales interactivos en línea para la práctica, pero usted debe recoger rápidamente
Crédito de Foto: chipbook.com
