Guía de código de Color resistor

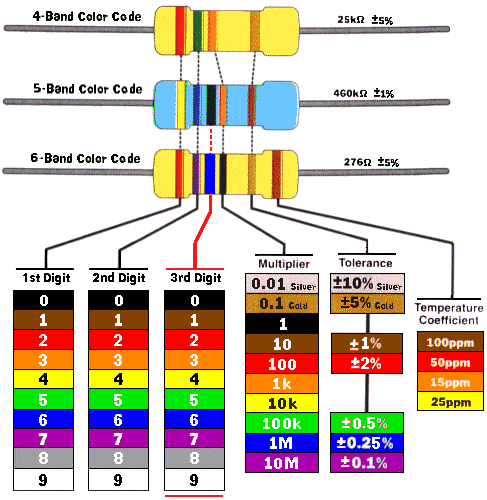

esta guía muestra una fácil ilustración sobre el uso de códigos de color del resistor.  La imagen es bastante fácil de entender en el frente, pero proporcionará alguna explicación.

Hay típicamente entre las prohibiciones de 4 y 6 bandas en un resistor.  Debe ser muy cuidado al leerlos porque después de un largo día trabajando algunos colores puede empezar a mezclar.

Las primeras 2-3 bandas representan dígitos individuales, entonces habrá una banda que representa el multiplicador, un espacio y una banda de tolerancia.  En algunas ocasiones habrá una banda de coeficiente de temperatura en el extremo.

La forma más fácil de aprender a leer es imaginar escribiendo los números en el papel

por ejemplo, supongamos que tenemos una resistencia con las siguientes bandas de colores: marrón, verde, rojo, oro

Esto representaría lo siguiente:

MARRÓN - VERDE - ROJO - ORO
1                    5            X100        +/-5%

por lo que es simplemente 15 x 100 +-5%

por lo que sería tener una resistencia de 1500 ohmios con una tolerancia del 5% (es decir, el valor de la resistencia puede ser en cualquier lugar entre 1425 y 1575)

Y eso es todo, bastante simplemente para recoger, no preocuparse de memorizar los colores, que se acostumbre a ellos despues de un tiempo pero siempre tengo una tarjeta de cerca con los códigos de color en ellos.

Crédito de la foto: michaels-electrónica-lessons.com /
