Paso 1: El diseño

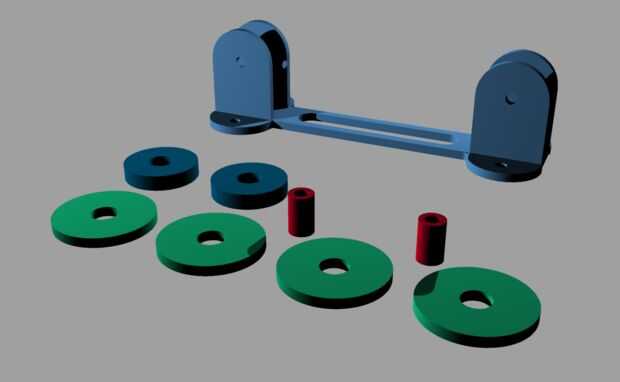

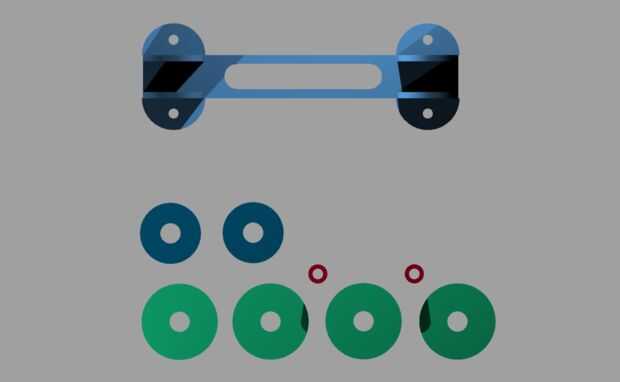

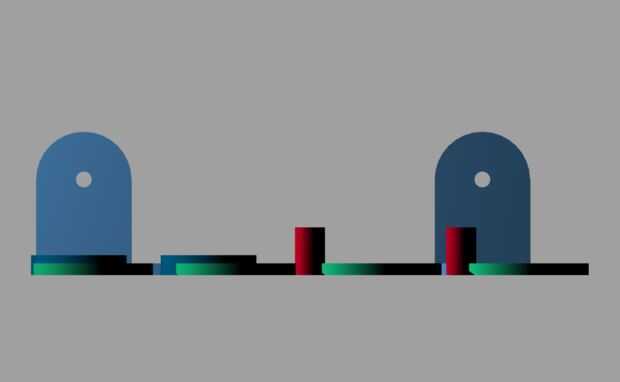

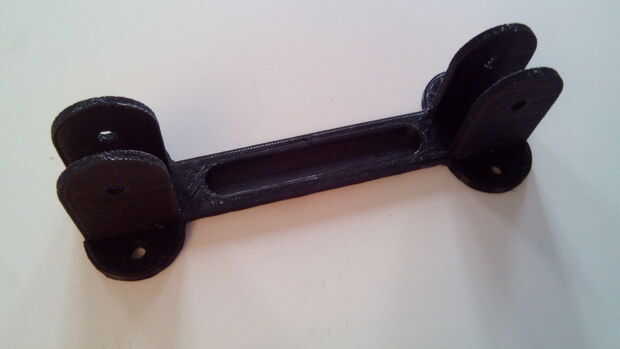

Los componentes se ha diseñado con Rhino 4; las imágenes muestran unas vistas de la representación de los componentes necesarios para crear uno de los dos módulos de soporte giratorio.
Los elementos móviles
Se necesitaba una solución eficiente para los elementos móviles (donde el rollo de filamento se encuentra rotando) sin involucrar componentes demasiado complejos y caros. En primer lugar tuve que buscar una alternativa para utilizar cojinetes de la guía de rodillo giratorio gratis.
La segunda cuestión reduce la complejidad de poleas haciéndolos fácil y rápida casi 3D impresión.

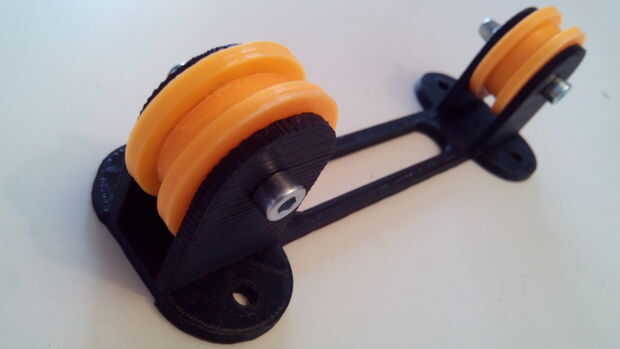

Cada polea se construye de tres separe las piezas de rotación libre: dos laterales, guías y la parte interna de un diámetro más pequeño: el orden de montaje de cada polea será parte externa parte interna + parte externa.
Fijación de las poleas en el eje
Si usamos sólo un tornillo para fijar los componentes de las poleas al soporte se presenta algún problema mecánico:
- Es difícil mantener los tornillos cerrados en el camino arriesgando al bloque de la rotación
- La parte central de la polea generalmente apoyará 1-2 Kg de rollo de filamento. El eje PLA girando el tornillo tiende a consumir la parte muy rápida.
- Experimentalmente he identificado rotación no uniforme con esta solución.

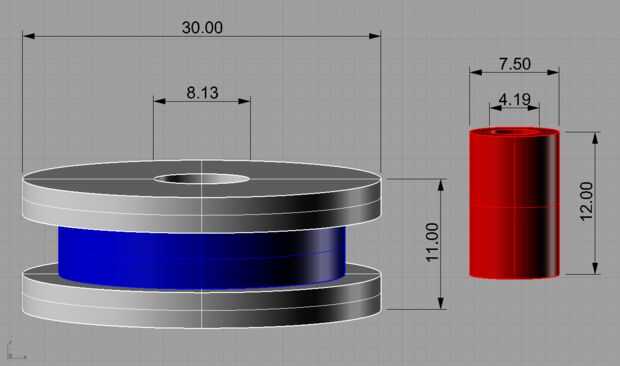

Como se indica en el citado diseño de la polea la solución es un ejes internos (uno rojo en el diseño) 1 mm más ancha que la polea compuesta. Así el bloqueo del tornillo del eje contra los lados de apoyo mientras que los componentes de poleas gire libremente.
Para definitivamente reducir la fricción de la rotación que unas cantidad de vaselina base grasa plástica (el mismo utilizado para lubricar lo componentes en movimiento que en las impresoras de plástico) ofrece el rendimiento óptimo.
