Paso 5: CAM: trayectoria (contorno 2)
Para el contorno final que separa la parte del resto de la población, crear un nuevo contorno 2D.
1) de forma predeterminada, se selecciona la última herramienta utilizada en la pestaña de "Herramienta".

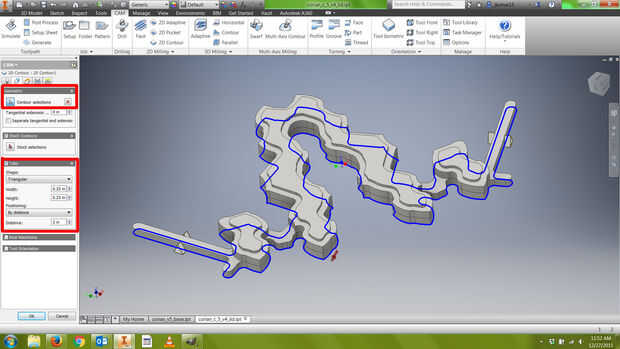

2) Seleccione la geometría del contorno.
3) haga clic en el cuadro de "Pestañas" para activar esta función. Queremos crear fichas para sostener nuestra parte en su posición durante este contorno final; de lo contrario, la parte conseguirá suelta en la acción mientras que la fresa se mueve todavía. La parte podría ir volando, atascada o dañada, o que podría dañar la fresa. Elegí las pestañas triangulares, 1/4" alto y ancho, colocados a una distancia de 2". Jugar con estos ajustes hasta que estés satisfecho con el tamaño de la ficha y la ubicación.

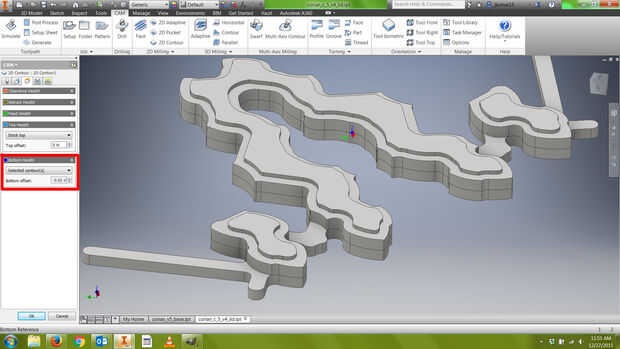

4) en la ficha de alturas, con altura inferior, elija un desplazamiento inferior entre -0,02 "y -. 005". Esto asegurará que la fresa va todo el camino a través de la parte y ligeramente en el tablero de spoiler a continuación, evitar una "piel fina" o intermitente aparezca en el borde inferior de la parte. Si estás usando una fresa con un radio (como una fresa de nariz de Toro), asegúrese de que la herramienta va suficientemente por debajo del borde inferior de la pieza para quitar la cinta que de lo contrario quedaría detrás.

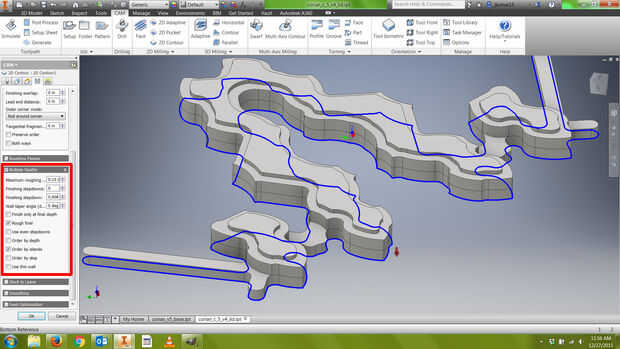

5) en la ficha pasos, haga clic en "Múltiples profundidades" y elegir el mismo máximo desbaste paso descendente que elegiste en la trayectoria de herramienta adaptativa.

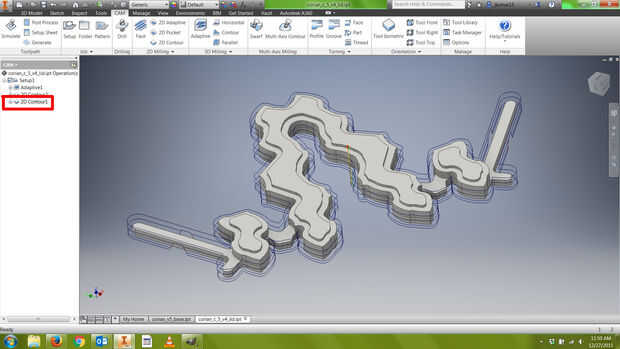

6) haga clic en Aceptar para crear la trayectoria de herramienta.
