Guía de muelle 9: Forma cónica compensación en el chorro de agua OMAX (3 / 8 paso)

Paso 3: Abrir el archivo en OMAX haga

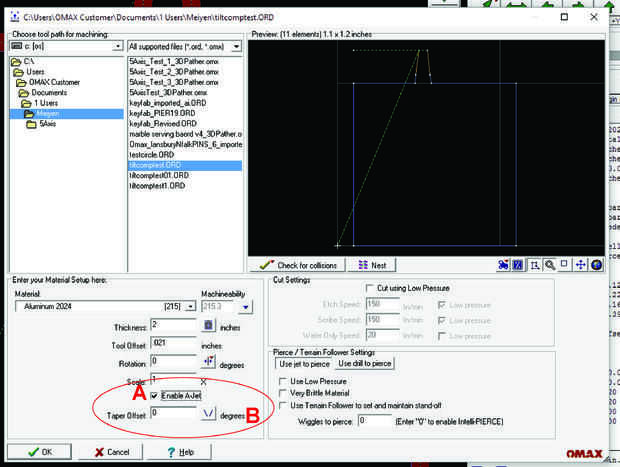

Abra su archivo en OMAX.

Elija el material y espesor
Compruebe que el desplazamiento de la herramienta es correcto
Activar el A-Jet - A

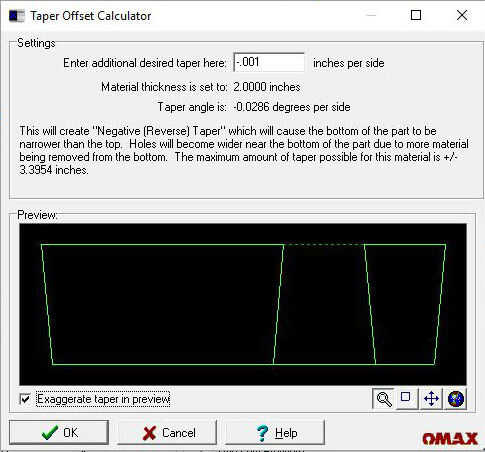

Puede elegir grados y entrar en forma cónica compensada o utilice la calculadora Offset forma cónica
Haga clic en el botón de grados - B
- En el pop-up ventana usted puede elegir definir la forma cónica compensada por pulgadas

* He encontrado que sin compensación mi 2" parte es. 001" más pequeñas en la parte inferior de la parte superior. Es sólo una diferencia de milésimas de uno. Así que sin compensación mantiene un nivel razonable de precisión.

Vea el paso
