Paso 9: Fórmula de compensación adaptativa
La fórmula del paso anterior se creó usando datos de nuevos usuarios de maquinado en el Taller de Autodesk en el muelle 9.

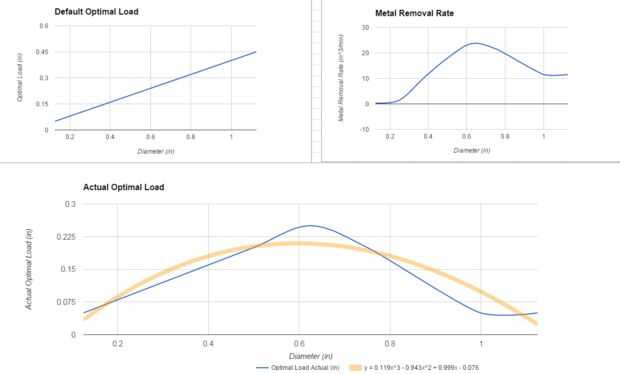

En la imagen de arriba, el gráfico en la parte superior izquierda parcelas el valor por defecto del diámetro de la herramienta vs carga óptima. Esta línea fue generada usando la fórmula predeterminada de 0.4 * tool_diameter que se incluye con el software. Es un poco demasiado simplificado y no se tiene en cuenta la máxima potencia de su máquina CNC. Como herramienta de aumento de diámetro por encima de 5/8", también lo hace la potencia necesaria para cortar con la longitud entera de las flautas de la corte. De experiencia, 5/8" diámetro herramientas utilizando la fórmula predeterminada y corte aluminio usar la potencia máxima disponible de nuestro molino de Haas VF2 SS (30 caballos de fuerza).
El gráfico en la parte superior derecha muestra la tasa de eliminación de metal si reducimos la carga óptima para las herramientas de más de 5/8". Desciende la tasa de eliminación, pero es mucho más seguro y no hemos tenido las piezas salen de la prensa de tornillo o quebrado de 1" diámetro herramientas (que también son muy caras).
En el gráfico en la parte inferior, la línea azul representa valores ajustados de la carga óptima que representan limitaciones de potencia de la máquina. La línea naranja representa la función que se ajusta a los datos. Utilizando sintaxis de JavaScipt, aquí está nuestra nueva fórmula que hace que las cosas es un poco más automatizado y seguro:
Math.min (-1.046 * tool_diameter / (25,4 * 25.4) * tool_diameter * tool_diameter + 0.874*tool_diameter*tool_diameter/25.4 + 0.209 * tool_diameter + 0,01 en; 0,5 * tool_diameter)
