Paso 11: bolsillo 2D (acabado)
Ahora que rápidamente hemos maltratados por nuestra parte, vamos a programar una pasada de acabado.

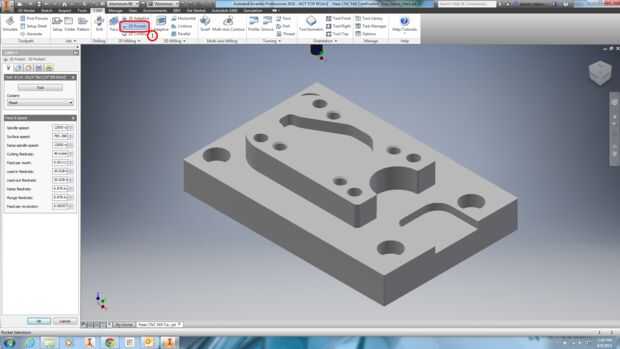

1. en la sección de fresado 2D de la cinta, haga clic en Pocket 2D.
Nota: La herramienta de la operación anterior, #114 1/4" corto EM, está seleccionada por defecto.

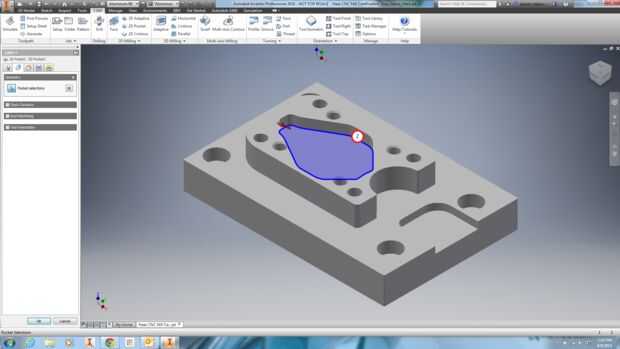

2. en la ventana de gráficos, haga clic en la curva de la parte inferior del bolsillo. Esto define el límite del bolsillo (contorno) y profundidad (fondo plano).
Nota: Por defecto que el software está preparado para una selección de la geometría, así no hay que hacer clic en la Pestaña geometría.

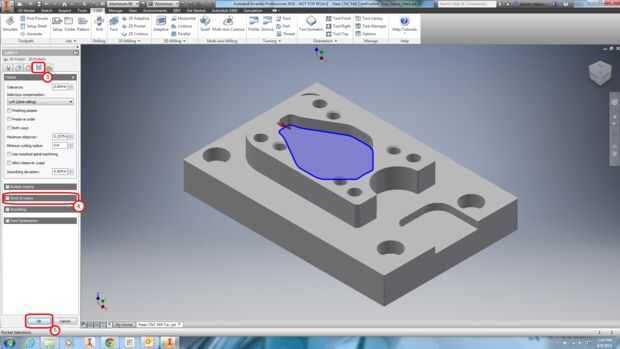

3. Haga clic en la ficha pasos.
4. acción de desmarque a la licencia ya que es una trayectoria de herramienta de acabado.
5. Haga clic en Aceptar.
6. Revise sus trayectorias de herramienta. Se trata de una trayectoria de herramienta de acabado que máquinas de la parte inferior y los lados a la dimensión final.
7. en el árbol de levas característica, haga clic en Setup1.

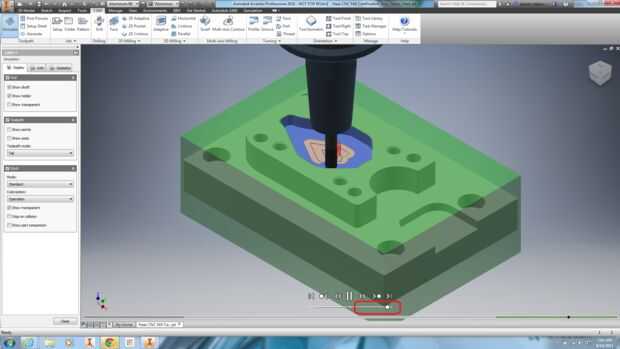

8. en la cinta, haga clic en simulación.
9. Haga clic en Play.
10. ajuste el control deslizante debajo del botón de play para la velocidad de la simulación.
Nota: Cada trayectoria de herramienta se le asigna un color único durante la simulación.
11. Haga clic en cerrar para cerrar la simulación.
12. Lea acerca de meter en el Manual de CNC.
