Paso 16: Taladro punto regla
Antes de taladrar un agujero en el metal, primero usar un spot taladro o taladro de centro a hacer un agujero de arranque. La profundidad del agujero de arranque = agujero diámetro/2. (o profundidad del agujero de entrada es igual al radio del agujero final para trabajar a máquina)

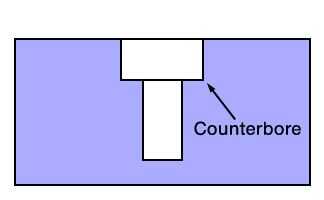

Comience por punto taladrar los cuatro orificios de un equivalente en el perímetro. El cajeado es el agujero más grande, más cercano a la superficie de la pieza y el agujero es el agujero más pequeño, más profundo en la parte.

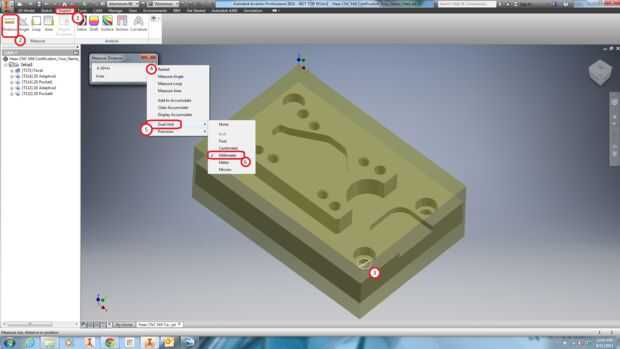

1. en la fila de nivel superior de las pestañas en la parte superior, haga clic en inspeccionar.
2. en la cinta, haga clic en distancia.
3. en la ventana de gráficos, haga clic en el cuerpo del orificio externo abajo el cajeado. El diámetro es de 0,354".
Nota: Zoom y girar el modelo según sea necesario para seleccionar con precisión el diámetro del orificio. Una opción es hacer clic en la parte superior de la herramienta para medir claramente el diámetro del agujero (estos son los agujeros sólo que ir todo el camino a través del modelo).
4. en la ventana de distancia, haga clic en la flecha.
5. en el menú desplegable, haga clic en unidad dual.
6. Haga clic en milímetros.
El diámetro de este orificio es 0.354"o 9 mm. La profundidad del agujero del arrancador será 0,177" o 4.5 mm.
7. Lea acerca de punto de perforación (centro) en el Manual de CNC.
