Paso 18: Spot Taladre orificios restantes
A punto taladro agujeros los ocho restantes, hay un truco práctico usando el avellanado o chaflán en la parte superior del agujero.
1. en la cinta, haga clic en taladro.
Nota: No ha seleccionado una nueva herramienta. De forma predeterminada, HSM Inventor utiliza la misma herramienta, #131 1/2" molino de taladro, de la operación anterior.

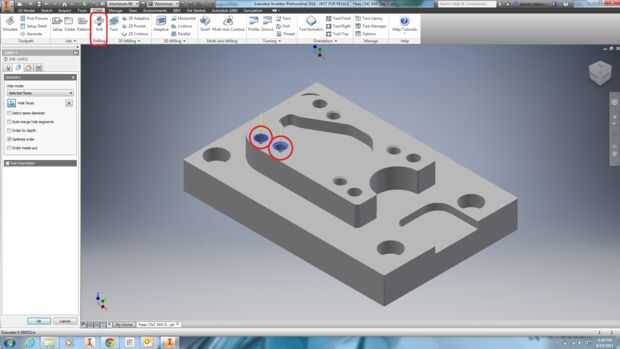

2. en la ventana de gráficos, haga clic en el ángulo superficie (avellanado) para dos de los orificios de diferentes diámetros en el centro de la parte. Por favor hacer referencia a la imagen de arriba.
Nota: No es necesario hacer clic en la ficha de geometría, porque el software que anticipa una selección de la geometría de forma predeterminada. Esto acelera el proceso de programación.

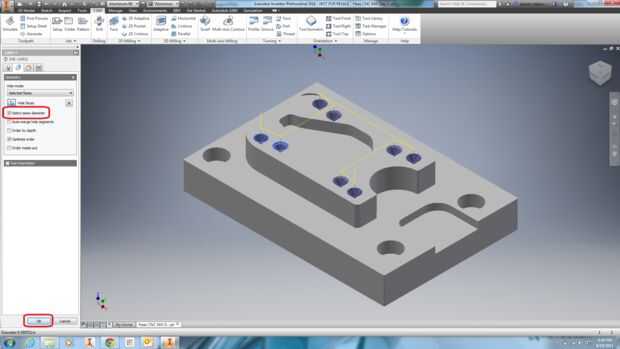

3. Verifique el seleccionar el diámetro de la misma. Selecciona los ocho agujeros en la parte superior de la parte.
4. Haga clic en OK para generar la trayectoria de herramienta.
5. en el árbol de levas característica, haga clic en Setup1.
6. en la cinta, haga clic en simulación.
7. Haga clic en Play.

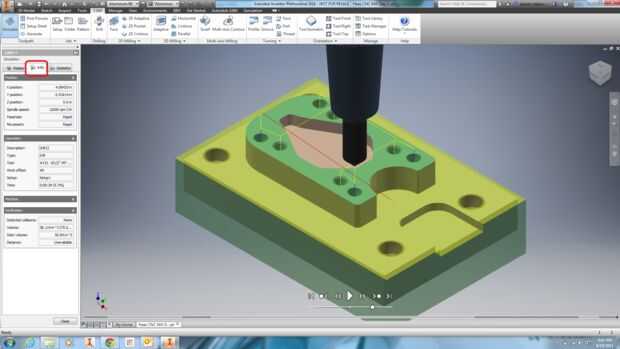

8. en la ventana de simulación, haga clic en la ficha información. Observe las alimentaciones y velocidades, tiempo de máquina para la operación actual y la información de detección de colisión.
9. Haga clic en cerrar para cerrar la simulación.
