Paso 21: Perfore orificios íntimos - perforación profunda
Los agujeros próximos son 6,8 mm de diámetro y 22,25 mm de profundidad.
La profundidad a la relación es 22.25/6.8 = 3,27. Tenga en cuenta que esta proporción es mayor que tres.
1. en la cinta, haga clic en taladro.
2. Haga clic en la herramienta.

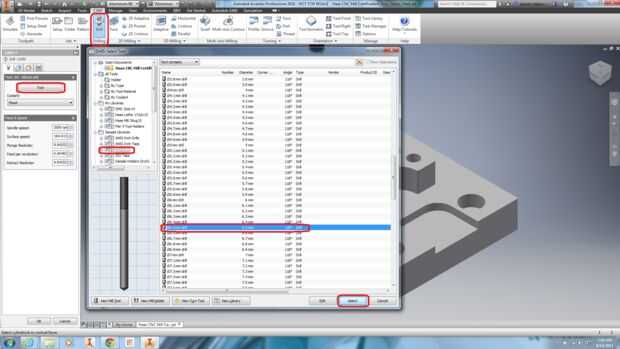

3. en la sección de bibliotecas de muestra, haga clic en ISO taladros.
4. Haga clic en taladro de 6,5 mm .
Nota: 6,5 mm surcos son más comunes que brocas 6.8 milímetros. Los agujeros siempre pueden ampliarse después de comprar el taladro correcto.
5. Haga clic en seleccionar.
6. Haga clic en nuevo.
7. en los documentos abiertos de la sección, haga clic derecho en el taladro de 6,5 mm y seleccione Editar.

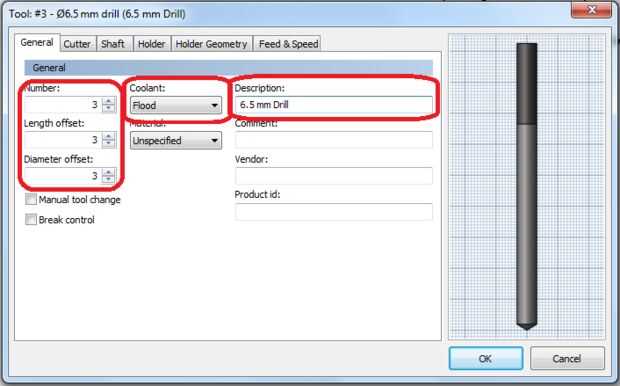

8. en la pestaña General cambiar la Herramienta número 3.
9. Haga clic en el menú desplegable de refrigerante y cambiar a inundación.
10. en el campo Descripción tipo "6,5 mm taladro".

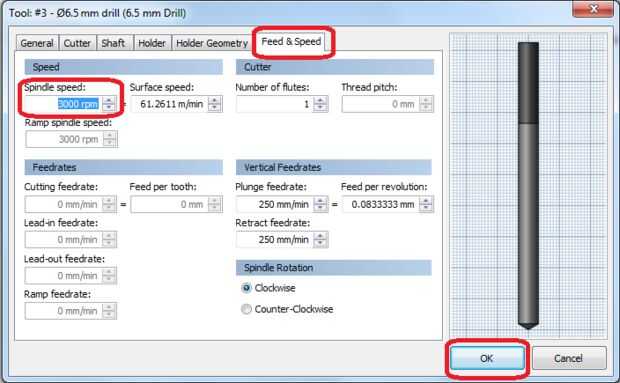

11. Haga clic en la ficha de alimentación y velocidad. Cambiar la velocidad a 3000 RPM.
12. Haga clic en Aceptar. Haga clic en sí en la ventana emergente y OK en la segunda ventana emergente.

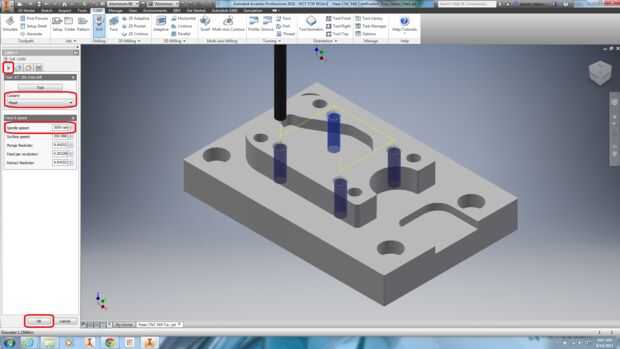

13. Haga clic en seleccionar para seleccionar el taladro de 6,5 mm con el nuevo número de la herramienta y velocidades y feeds.

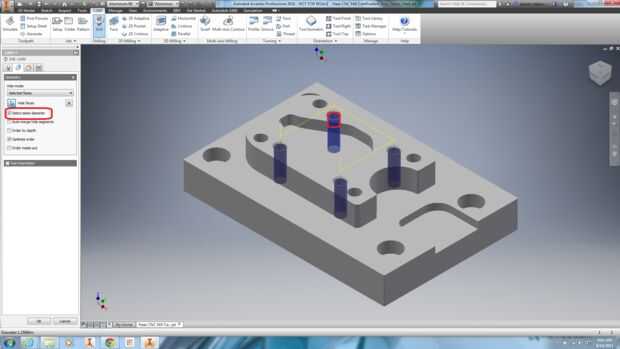

14. en la ventana de gráficos, haga clic en el cuerpo del agujero.
15. Compruebe seleccionar el diámetro de la misma.
16. Haga clic en la ficha de alturas

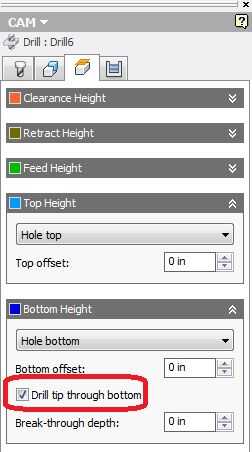

17. en la sección de inferior altura, revise la punta del taladro de caja a través de la parte inferior.

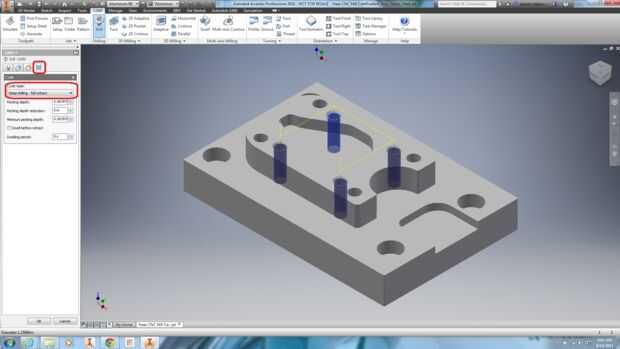

18. Haga clic en la ficha de ciclo .

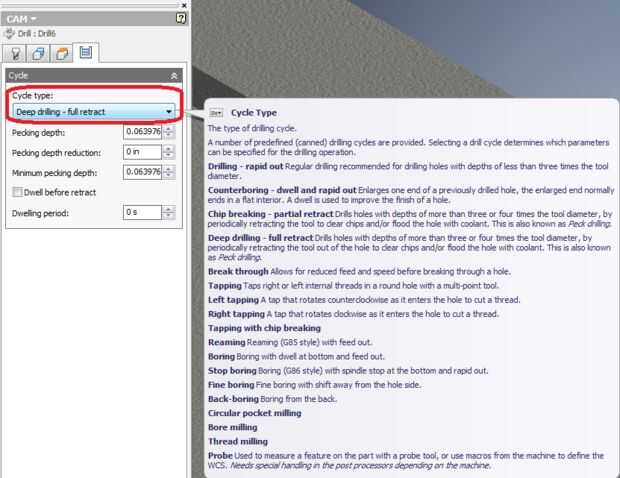

19. en el ciclo tipo menú desplegable, haga clic en perforación profunda - completo repliegue.
Nota: Puesto que la profundidad a la relación es mayor que tres, debemos utilizar profundo perforación - completo repliegue - ciclo de perforación. Para orificios con profundidad a las relaciones de diámetro mayores que tres, es difícil eliminar completamente las virutas con el estándar del ciclo de perforación, por lo tanto, es necesaria eliminar virutas, evitar que las virutas de soldadura para el taladro y evitar que se rompa perforación profunda (o romper la viruta).
20. Haga clic en OK para generar la trayectoria de herramienta.
21. en el árbol de levas característica, haga clic en Setup1.
22. en la cinta, haga clic en simulación.
23. Haga clic en Play.
24. no cierre la simulación. El siguiente paso echa un vistazo a las operaciones de mecanizado completadas para determinar qué características de la máquina siguiente.
