Paso 23: diámetro

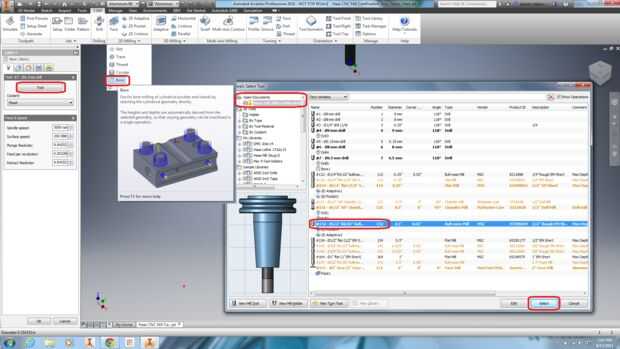

1. en la cinta de opciones en la sección de fresado 2D, haga clic en diámetro.
2. Haga clic en la herramienta.
3. en la sección de documentos abiertos, haga clic en Haas CNC molino de certificación. Esto muestra la lista de herramientas utilizadas en la parte actual.
4. Haga clic en #132 1/2" R0.02" bullnose áspero EM corto.
5. Haga clic en seleccionar.

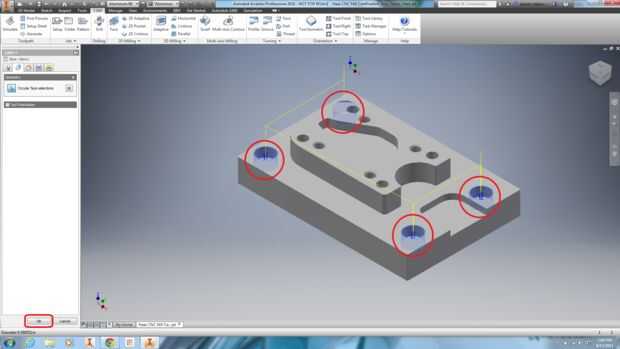

6. en la ventana de gráficos, seleccione el contador de cuatro agujeros.
7. Haga clic en OK para generar la trayectoria de herramienta.
8. en el árbol de levas característica, haga clic en Setup1.
9. en la cinta, haga clic en simulación.
10. Haga clic en Play.
Nota: Comparación parte todavía está habilitada. Esto nos asiste en identificar que características deben mecanizarse.
Pregunta: ¿Por qué nos perforar antes aburrido?
11. desmarque parte comparación.
12. Haga clic en cerrar para cerrar la simulación.
13. Haga clic en Guardar para guardar las trayectorias de herramienta.
Respuesta: Si se puede, es siempre una buena idea para eliminar material con un taladro. Fresas no les gusta sumergirse y eliminar material con un taladro es fácil y reduce al mínimo la carga en el molino de extremo.
Otra pregunta: Si el diámetro del agujero es ligeramente más grande que el molino de extremo ¿qué tipo de trayectoria de herramienta se generarían?
